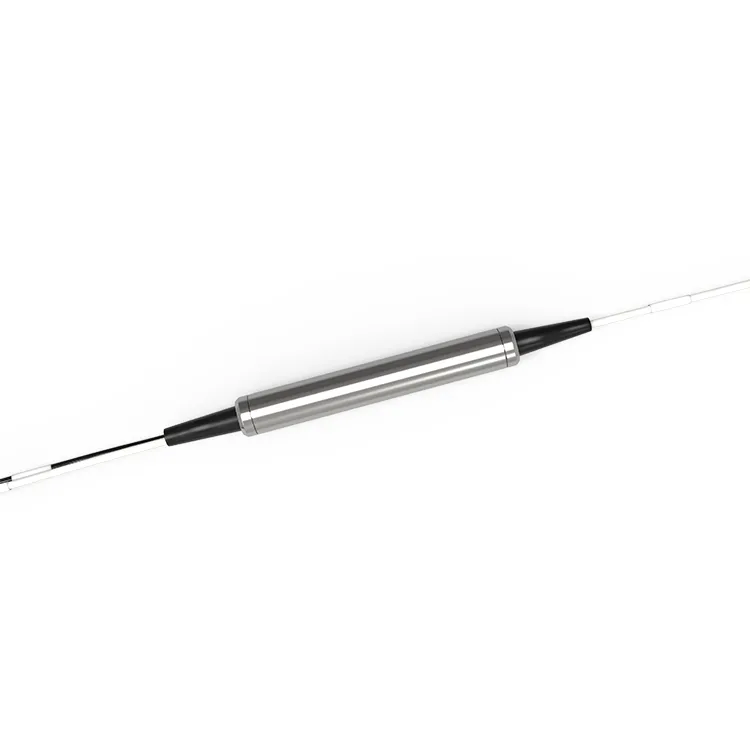

کامپوننت FWDM فیلتر 1625 نانومتری OTDR

مولفه OTDR FWDM 1625 D-NET، با استفاده از فناوری TFF (فیلتر لایه نازک)، تلفات درج کم، با قابلیت اطمینان و پایداری عالی. فیلترهای OTDR 1625 برای سیستم نظارت بر خط کابل فیبر نوری، OTDR مناسب است.

ارسال درخواست

شرح

پارامترهای فنی

توضیحات محصول

OTDR (بازتاب سنج دامنه زمانی نوری) یک فناوری است که برای تشخیص انعکاس سیگنال و از دست دادن در پیوندهای ارتباطی فیبر نوری استفاده می شود. FWDM OTDR 1625nm یک جزء فیلتر است که برای فیلتر کردن سیگنال های نوری با طول موج غیر 1625 نانومتری استفاده می شود، مناسب برای فناوری FWDM، که فناوری است که می تواند سیگنال های نوری چند طول موج را در یک فیبر واحد منتقل کند. با استفاده از مؤلفه OTDR FWDM 1625، می‌توانیم سیگنال‌های طول موج‌های دیگر را در حین آزمایش فیلتر کنیم و فقط بر سیگنال‌های طول موج هدف تمرکز کنیم و دقت و دقت اندازه‌گیری را بهبود ببخشیم.

برنامه های کاربردی

● تقویت کننده های نوری
● CATV
● OTDR

تگ های محبوب: فیلتر OTDR 1625nm کامپوننت FWDM، چین فیلتر OTDR 1625nm FWDM سازنده، تامین کنندگان، کارخانه, QSFP28-100G-ER4 QSFP28-100G-ZR4

مشخصات محصول

طول موج	TX1625 RX1310/1490/1550 نانومتر	تکنولوژی	TFF (فیلتر لایه نازک)
باند عبور	1600 تا 1670 نانومتر	انعکاس	1260~1580
موج عبور باند	کمتر یا مساوی با 0.30dB	IL @ Passband	کمتر یا مساوی با 0.60dB
موج انعکاس باند	کمتر یا مساوی 0.20dB	IL @ Reflection	کمتر یا مساوی 0.40dB
جداسازی انتقال (کانال adj)	بزرگتر یا مساوی 30 دسی بل	جداسازی انتقال (کانال غیر ادج)	بزرگتر یا مساوی 50 دسی بل
جداسازی بازتاب	بزرگتر یا مساوی 15 دسی بل	از دست دادن وابسته به قطبش	کمتر یا مساوی با 0.1dB
پراکندگی حالت پلاریزاسیون	کمتر یا مساوی با 0.2ps	پایداری حرارتی	کمتر یا مساوی با 0.005N
جهت دهی	بزرگتر یا مساوی 50 دسی بل	ضرر برگشتی	بزرگتر یا مساوی 45 دسی بل
کنترل قدرت نوری	کمتر یا مساوی 500 میلی وات	دما	عملکرد -40 تا 85 درجه ذخیره سازی -40 تا 85 درجه
نوع فیبر	SMF-28e	ابعاد بسته	فولاد ∮5.5 x L34mm ABS 902010 نانومتر

توجه داشته باشید.
1) تمام مشخصات بر اساس دستگاه های بدون اتصال دهنده است و بیش از طول موج، قطبش و دما تضمین شده است.
2) مقادیر PMD و پراکندگی رنگی با طراحی تضمین شده است.
3) مشخصات ممکن است بدون اطلاع قبلی تغییر کنند

اطلاعات سفارش

FW	- بسته	-نوع کانکتور	U/A	-1625	-نوع فیبر	-طول فیبر
	س: فولاد	0: بدون رابط	U: UPC		9: 0.9 میلی‌متر فیبر	005: 0.5+/-0.1m
	B: جعبه ABS	1: LC	A: APC		20: 2.0 میلی متر	01: 1.0+/-0.1m
	دیگران	2: SC			3{2}}: 2.0 میلی متر	دیگران
		3: اف سی			دیگران
		4: دیگران

سوالات متداول

س: عملکرد یک FWDM OTDR 1625nm چیست؟

پاسخ: عملکرد فیلترهای OTDR 1625 این است که امکان انتقال سیگنال های نوری متعدد از طریق یک کابل فیبر نوری را فراهم می کند و در نتیجه کارایی و سرعت انتقال داده در یک شبکه را افزایش می دهد.

س: OTDR چیست و چگونه کار می کند؟

پاسخ: OTDR (بازتاب سنج دامنه زمانی نوری) دستگاهی است که از پالس های نوری برای اندازه گیری طول، تضعیف و ویژگی های تلفات یک کابل فیبر نوری استفاده می کند. یک پالس لیزر پرقدرت را به فیبر می فرستد و سپس نور بازتاب شده را برای تعیین وضعیت کابل اندازه گیری می کند.
