مشخصات محصول
OSFP سریال نوری رابط
●رابط الکتریکی 4x100G PAM4 400GAUI{4}} زمانبندیشده
● کابل نوری فعال
● آرایه های VCSEL 4 کانالی و آرایه های تشخیص عکس پین 4 کاناله
●حداکثر طول پیوند 60 متر در OM3 یا 100 متر در OM4
سازگار با OSFP MSA
● ضریب فرم OSFP قابل اتصال داغ
● مطابق با OSFP Module Specification Rev 5.0
● مطابق با CMIS 5.2
حمایت کردن پروتکل
● سازگار با IEEE 802.3db
● مطابق با IEEE 802.3ck
کم مصرف برق
●کمتر از 8 وات در محدوده دمایی 0 تا 70 درجه
برنامه های کاربردی
● 400GBASE-SR{2}}G Ethernet
● مرکز داده
تگ های محبوب: فرستنده و گیرنده نوری 400 گرم osfp sr4 میلی متر mpo12، چین 400 گرم فرستنده گیرنده نوری osfp sr4 میلی متر mpo12 تولید کنندگان، تامین کنندگان، کارخانه, QSFP-40G-ZR4SFP-10G-DWDM-C21-80
اعتبار حداکثر مطلق
|
پارامتر |
سمبل |
حداقل |
حداکثر |
واحد |
|
دمای ذخیره سازی |
Ts |
-40 |
85 |
.C |
|
کیس عملیات Tempeسنخیت |
بالا |
0 |
70 |
.C |
|
نسبت فامیلی رطوبت (بدون تراکم) |
RH |
15 |
85 |
% |
|
ولتاژ تغذیه |
Vcc |
-0.5 |
3.6 |
V |
|
آستانه آسیب گیرنده، هر مسیر |
PRdmg |
5 |
dBm |
شرایط عملیاتی پیشنهادی
|
پارامتر |
سمبل |
حداقل |
حداکثر |
واحد |
|
دمای کیس عملیاتیدوران |
بالا |
0 |
70 |
.C |
|
نسبت فامیلی رطوبت (غیر متراکم) |
RH |
15 |
85 |
% |
|
ولتاژ منبع تغذیه |
Vcc |
3.135 |
3.465 |
V |
|
جمع مصرف برق |
کامپیوتر |
- |
8 |
W |
|
جریان عرضه مطابق پایان |
2.55 |
A |
||
|
بیت نرخ |
BR |
425 |
گیگابیت بر ثانیه |
|
|
طول فیبر روشن است OM3 MMF |
60 |
m |
||
|
طول فیبر روشن است OM4 MMF |
100 |
m |
||
|
I2C ساعت فرکانس |
0 |
400 |
کیلوهرتز |
یادداشت:
1. تحت شرایط ولتاژ منبع تغذیه 3.465 ولت و دمای مورد 70 درجه
رابط نوری فرستنده
|
پارامتر |
سمبل |
حداقل |
معمول |
حداکثر |
واحد |
|
|
نرخ داده در هر خط |
دکتر |
53.125 |
GBd |
|||
|
فرمت مدولاسیون |
PAM4 |
|||||
|
طول موج مرکز 1 |
λ |
840 |
860 |
868 |
نانومتر |
|
|
عرض طیفی RMS |
σ |
0.6 |
نانومتر |
|||
|
میانگین قدرت پرتاب، هر خط |
پاوگ |
-4.6 |
4 |
dBm |
||
|
توان نوری OMA، هر خط، حداکثر |
POMA |
3.5 |
dBm |
|||
|
OMAouter، هر خط دقیقه |
حداکثر (TECQ، TDECQ)<1.8 dB |
حداکثر [-2.6، حداکثر (TECQ،TECQ) -4.4] |
dBm |
|||
|
1.8 < حداکثر (TECQ، TDECQ) < 4.4 دسی بل |
||||||
|
بسته شدن چشمی فرستنده و پراکندگی (TDECQ)، هر خط |
TDECQ |
4.4 |
دسی بل |
|||
|
بسته شدن چشمی فرستنده برای PAM4 (TECQ)، هر خط |
TECQ |
4.4 |
دسی بل |
|||
|
نسبت انقراض |
ER |
2.5 |
دسی بل |
|||
|
گشت و گذار برق فرستنده، هر خط |
2.3 |
dBm |
||||
|
تحمل از دست دادن بازگشت نوری |
ORLT |
14 |
دسی بل |
|||
|
قدرت نوری برای TX غیرفعال است |
-30 |
dBm |
||||
|
fluxb2 محصور شده است |
بزرگتر یا مساوی با 86% در 19 میکرومتر کمتر یا مساوی 30٪ در 4.5 um |
|||||
یادداشت:
1. با توجه به عملکرد لیزر مورد استفاده تعریف شده است.
2. اندازهگیری شده به نوع A1a.2 یا نوع A1a.3، یا A1a.4، فیبر 50 um، مطابق با IEC 61280-1-4
رابط نوری گیرنده
|
پارامتر |
سمبل |
حداقل |
معمول |
حداکثر |
واحد |
|
|
نرخ داده در هر خط |
BR |
53.125 |
Gbd |
|||
|
فرمت مدولاسیون |
PAM4 |
|||||
|
طول موج مرکز 1 |
λ |
842 |
885 |
948 |
نانومتر |
|
|
آستانه خسارت |
5 |
dBm |
||||
|
میانگین توان دریافتی، هر خط |
-6.4 |
4 |
dBm |
|||
|
دریافت برق، هر خط (OMAouter) |
dBm |
|||||
|
بازتاب گیرنده |
Rr |
دسی بل |
||||
|
حساسیت گیرنده، هر خط 1 |
حداکثر RS=(-4.6، TECQ -6.4) |
dBm |
||||
|
حساسیت گیرنده تحت فشار، هر خط |
-2 |
dBm |
||||
|
Rx LOS |
ادعا کنید |
-15 |
dBm |
|||
|
دعوا کردن |
-7.5 |
dBm |
||||
|
هیسترزیس |
0.5 |
5 |
دسی بل |
|||
یادداشت:
1. حساسیت گیرنده اطلاعاتی است و برای فرستنده ای با مقدار TECQ تعریف شده است. با سیگنال تست انطباق در TP3 برای BER=2.4E-4 Pre-FEC اندازه گیری می شود.
ترتیب اطلاعات
|
شماره قطعه |
شرح |
|

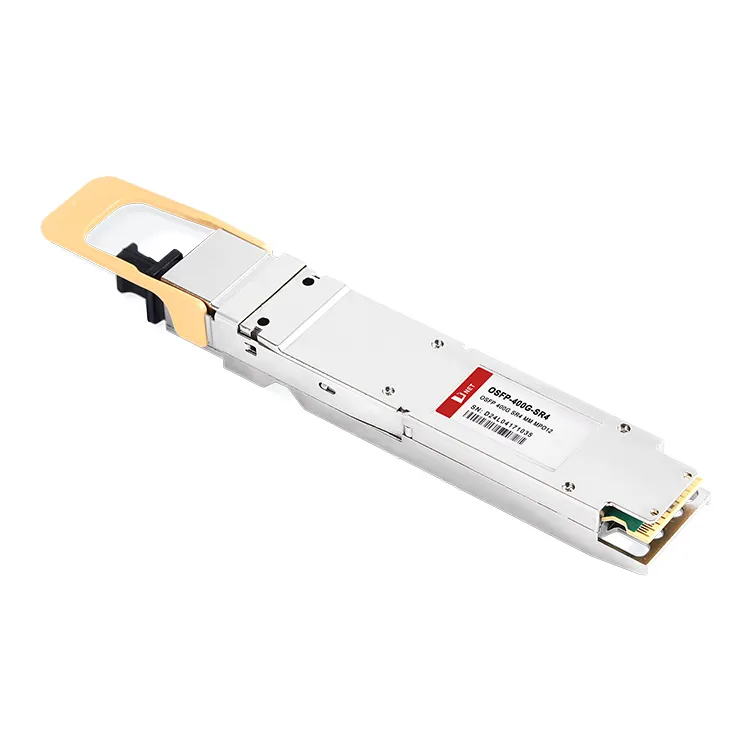

OSFP-400G-SR4 |
400G OSFP SR4، MPO12،100 متر، 850 نانومتر، MMF |
سوالات متداول
س: 400G OSFP SR4 از چه نوع اتصالاتی استفاده می کند؟
س: چه نوع نرخ داده ای می تواند 400G OSFP SR4 پشتیبانی کند؟
