جزئیات محصول

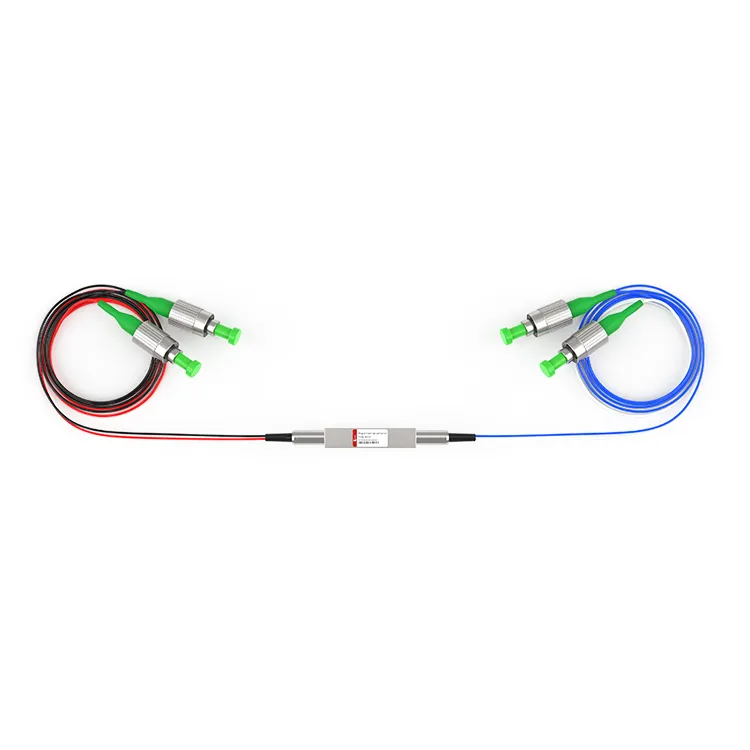

سوئیچ مغناطیسی اپتیکال به طور گسترده در تجهیزات هوافضا، سیستم های نظارت و سنجش سیستم، با حالت قفل بسیار پایدار و قابلیت اطمینان بالا استفاده می شود. D-NET یک کارخانه متخصص در تحقیق و توسعه، تولید و فروش تجهیزات و دستگاه های ارتباطی فیبر نوری است که می تواند خدمات OEM را ارائه دهد و سوئیچ های مغناطیسی نوری می توانند از تولید سفارشی پشتیبانی کنند.
تگ های محبوب: سوئیچ مغناطیسی نوری m2x2، تولید کنندگان سوئیچ مغناطیسی نوری m2x2 چین، تامین کنندگان، کارخانه
مشخصات عملکرد
|
مولفه های |
واحد |
مشخصات فنی |
|
محدوده طول موج |
نانومتر |
1520 ~ 1580 |
|
طول موج تست |
نانومتر |
1550 |
|
از دست دادن درج1, 2 |
دسی بل |
کمتر یا مساوی 1.2 |
|
TDL |
دسی بل |
کمتر یا مساوی با 0.30 |
|
PDL |
دسی بل |
کمتر یا مساوی با 0.20 |
|
برگشت ضرر |
دسی بل |
بزرگتر یا مساوی 50 |
|
متقاطع |
دسی بل |
دو طرفه بزرگتر یا مساوی 20 |
|
تک جهتی بزرگتر یا مساوی 35 |
||
|
تکرارپذیری |
دسی بل |
کمتر یا مساوی با ±{0}}.01 |
|
زمان تعویض |
ما |
کمتر یا مساوی 100 |
|
مدت زمان نبض |
ما |
بزرگتر یا مساوی 200 |
|
ماندگاری |
چرخه ها |
بزرگتر یا مساوی 10 میلیارد |
|
نوع سوئیچ |
NA |
چفت کردن |
|
جریان عملیاتی |
mA |
کمتر یا مساوی 200 |
|
حداکثر توان نوری |
میلی وات |
کمتر یا مساوی با 500 |
|
دمای عملیاتی |
درجه |
-5 ~ +70 |
|
دمای ذخیره سازی |
درجه |
-40 ~ +85 |
|
بعد، ابعاد، اندازه |
میلی متر |
(L)34.0×(W)7.5×(H)7.5 ±0.2 |
توجه داشته باشید
1. در دمای اتاق و SOP تست کنید.
2. به استثنای کانکتورها، 0.2dB برای یک جفت کانکتور.
ابعاد مکانیکی (واحد: میلی متر)
درایو الکتریکی
نمودار عملکردی
ترتیب اطلاعات
FSW-M2x2-□-□-□-□-□-□-□
|
- □ |
- □ |
- □ |
- □ |
- □ |
- □ |
- □ |
|
نوع سوئیچ |
نوع فیبر |
ولتاژ |
طول موج |
لولهتایپ کنید |
فیبر طول |
رابط |
|
ب: دو طرفه U: یک جهته |
SM: SM, 9/125 X: دیگران |
2.5: 2.5V 5.0 5.0V |
1550: 1550 نانومتر X: دیگران |
250: 250 میلی متر 900: 900 میلی متر X: دیگران |
05: 0.5m±5cm 1{2}}: 1.0 ± 5 سانتی متر X: دیگران |
OO: هیچکدام FC: FC/PC FA: FC/APC SC: SC/PC SA: SC/APC LC: LC/PC X: دیگران |
