ویژگی های محصول
● مطابق با QSFP-DD MSA
● 4 خط CWDM طراحی MUX/DEMUX
●100G Lambda MSA 400G-FR4 مطابق با مشخصات
●حداکثر مصرف برق 10W
● انتقال تا 2 کیلومتر روی فیبر تک حالته (SMF) با FEC
●منبع تغذیه تک +3.3 ولت
●کانکتور LC دوبلکس
● شکایت RoHS
برنامه های کاربردی
اترنت 400G BASE-FR4
● ارتباط مرکز داده
●InfiniBand Interconnect
●شبکه سازمانی
تگ های محبوب: فرستنده و گیرنده نوری 400 گرمی qsfp-dd fr4 2کیلومتر، چین 400 گرمی qsfp-dd fr4 2کیلومتر فرستنده گیرنده نوری تولید کنندگان، تأمین کنندگان، کارخانه, QSFP-40G-ER4SFP-1G-erSFP-10G-BIDI-1490-80QSFP-40G-ZR4SFP-10G-er
حداکثر مطلق رتبه بندی
|
پارامتر |
نماد |
حداقل |
حداکثر |
واحدها |
|
دمای ذخیره سازی Rعصبانیت |
Tsrg |
-40 |
+85 |
درجه |
|
ولتاژ تغذیه |
Vcc |
0 |
4 |
V |
|
نسبی رطوبت |
RH |
10 درصد به 90% غیر متراکم |
||
شرایط عملیاتی توصیه شده
|
پارامتر |
نماد |
حداقل |
حداکثر |
واحدها |
|
دمای ذخیره سازی Rعصبانیت |
Tsrg |
-40 |
+85 |
درجه |
|
ولتاژ تغذیه |
Vcc |
0 |
4 |
V |
|
نسبی رطوبت |
RH |
10 درصد به 90% غیر متراکم |
||
مشخصات نوری فرستنده
|
فرستنده پارامتر |
لین |
حداقل |
معمولی |
حداکثر |
واحدها |
||||
|
میانگین توان پرتاب در هر خط |
-3.3 |
3.5 |
dBm |
||||||
|
میانگین کل قدرت پرتاب |
9.3 |
dBm |
|||||||
|
مدولاسیون نوری داتر دامنه (OMA خارجی)، هر خط |
-0.3 |
3.7 |
dBm |
||||||
|
تفاوت در قدرت پرتاب بین هر کدام دو خط (OMA خارجی) |
4 |
دسی بل |
|||||||
|
میانگین قدرت پرتاب در هر خط @TX Off State |
-20 |
dBm |
|||||||
|
پاور را در OMA خارجی منهای TDECQ، هر خط راه اندازی کنید برای ER بزرگتر یا مساوی 4.5dB برای ER<4.5dB |
-1.7 -1.6 |
dBm |
|||||||
|
فرستنده و پراکندگی چشم بسته برای PAM4، هر خط |
3.4 |
دسی بل |
|||||||
|
نسبت انقراض |
3.5 |
دسی بل |
|||||||
|
نویز با شدت نسبی (OMA) |
-136 |
dB/Hz |
|||||||
|
نسبت سرکوب حالت جانبی (SMSR) |
30 |
دسی بل |
|||||||
|
تحمل از دست دادن بازگشت نوری |
17.1 |
دسی بل |
|||||||
|
بازتاب فرستنده |
-26 |
دسی بل |
|||||||
|
دقت نظارت بر توان خروجی فرستنده |
-3 |
3 |
دسی بل |
||||||
|
TDECQ-10*log10(Ceq)، هر خط |
3.4 |
دسی بل |
|||||||
|
زمان انتقال فرستنده |
17 |
ps |
|||||||
مشخصات برق با سرعت بالا
|
پارامتر |
حداقل |
معمولی |
حداکثر |
واحدها یادداشت ها |
|
|
مشخصات خروجی الکتریکی گیرنده در TP4 |
|||||
|
نرخ سیگنال دهی در هر خط |
26.5625 |
GBd |
|||
|
خروجی حالت مشترک AC ولتاژ (RMS) |
17.5 |
mV |
|||
|
ولتاژ خروجی اوج به پیک دیفرانسیل |
900 |
mV |
|||
|
نزدیک به انتهای ESMW (تقارن چشم عرض ماسک) |
0.265 |
UI |
|||
|
ارتفاع چشم نزدیک، دیفرانسیل |
70 |
mV |
|||
|
ESMW انتهایی (تقارن چشم عرض ماسک) |
0.2 |
UI |
|||
|
ارتفاع چشم دور، دیفرانسیل |
30 |
mV |
|||
|
نسبت ISl پیش نشانگر دور انتهایی |
-4.5 |
2.5 |
% |
||
|
9.5-0.37f |
دسی بل |
0.01-8گیگاهرتز |
|||
|
4.75-7.4log 10 (f/14) |
دسی بل |
8-19 گیگاهرتز |
|||
|
مشترک در حالت دیفرانسیل |
22-20(f/25.78) |
دسی بل |
0.01-12.89 گیگاهرتز |
||
|
15-6ورود 10 (f/25.78) |
دسی بل |
12.{1}} گیگاهرتز |
|||
|
عدم تطابق خاتمه دیفرانسیل |
10 |
% |
|||
|
زمان انتقال (حداقل 20% تا 80%) |
9.5 |
ps |
|||
|
ولتاژ حالت مشترک DC |
-350 |
2850 |
mV |
||
|
فرستنده برق مشخصه ورودیs در TP1 |
|||||
|
نرخ سیگنالینگ، در هر خط |
26.5625 |
GBd |
|||
|
تحمل ولتاژ ورودی دیفرانسیل pk-pk |
900 |
mV |
|||
|
9.5-0.37f |
دسی بل |
0.01-8گیگاهرتز |
|||
|
4.75-7.4log 10 (f/14) |
دسی بل |
8-19 گیگاهرتز |
|||
|
22-20(f/25.78) |
دسی بل |
0.01-12.89 گیگاهرتز |
|||
|
15-6ورود 10 (f/25.78) |
دسی بل |
12.{1}} گیگاهرتز |
|||
|
عدم تطابق خاتمه دیفرانسیل |
10 |
% |
|||
|
تست ورودی تحت فشار ماژول |
در هر بخش 120E.3.4.1 IEEE802.3bs |
||||
|
محدوده تحمل ولتاژ یک طرفه |
-0.4 |
3.3 |
V |
||
|
ولتاژ حالت مشترک |
-350 |
2850 |
mV |
||
اطلاعات سفارش
|
شماره قطعه |
توضیحات |
|

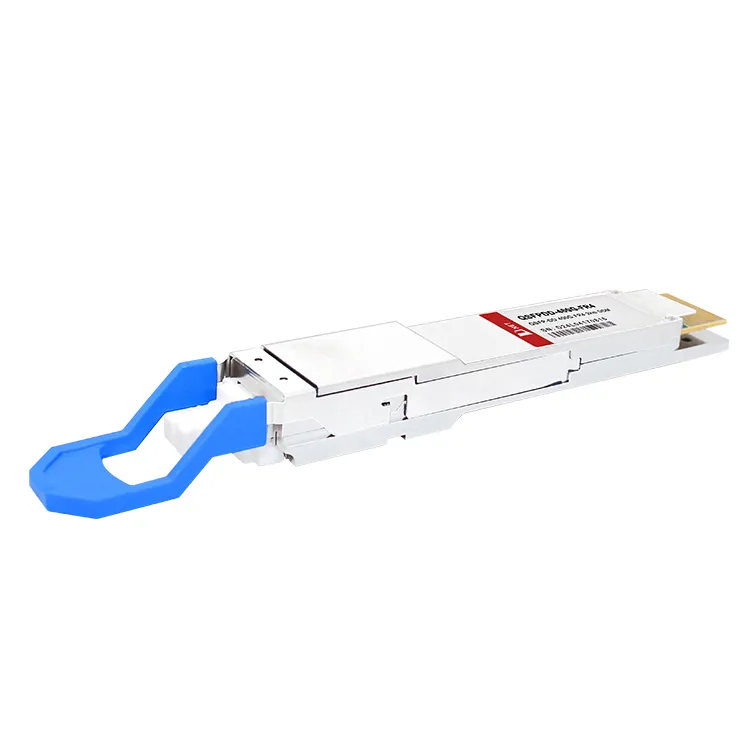

QDD-400G-FR4 |
گیرنده نوری 400G QSFP-DD FR4 |
سوالات متداول
س: آیا 400G QSFP-DD FR4 از اتصال داغ پشتیبانی می کند؟
س: 400G QSFP-DD FR4 تا چه اندازه می تواند داده ها را انتقال دهد؟
س: چگونه 400G QSFP-DD FR4 منتقل می شود؟
