شرح

پارامترهای فنی

امکانات

● مطابق با IEEE Std 802.3-2005 Gigabit
اترنت 1000Base-LX
● مشخصات مطابق با SFF-8074i و
SFF{0}}، ویرایش 9.5
● مانیتورینگ تشخیصی دیجیتال موجود است
● لیزر 1310 نانومتری Fabry-Pero (FP) خنک نشده
● پیوندهای داده دوطرفه تا 1.25 گیگابیت بر ثانیه
● سازگار با کانکتور LC دوبلکس
● منبع تغذیه تک +3.۳ ولت DC
● ردپای SFP با قابلیت اتصال داغ
● دارای گواهی ایمنی لیزر کلاس 1
● گزینه های دمای عملیاتی
-(تجاری) -10oC تا +70oC
-(تمدید شده) -10oC تا +85oC
-(صنعتی) -40oC تا +85oC
● تا 10 کیلومتر در SMF 9/125μm
● سازگار با RoHS

برنامه های کاربردی

● اترنت 1.25 گیگابیت بر ثانیه 1000Base-LX
● کانال فیبر 1.0625 گیگابیت بر ثانیه
● روتر سازمانی

جزئیات محصول

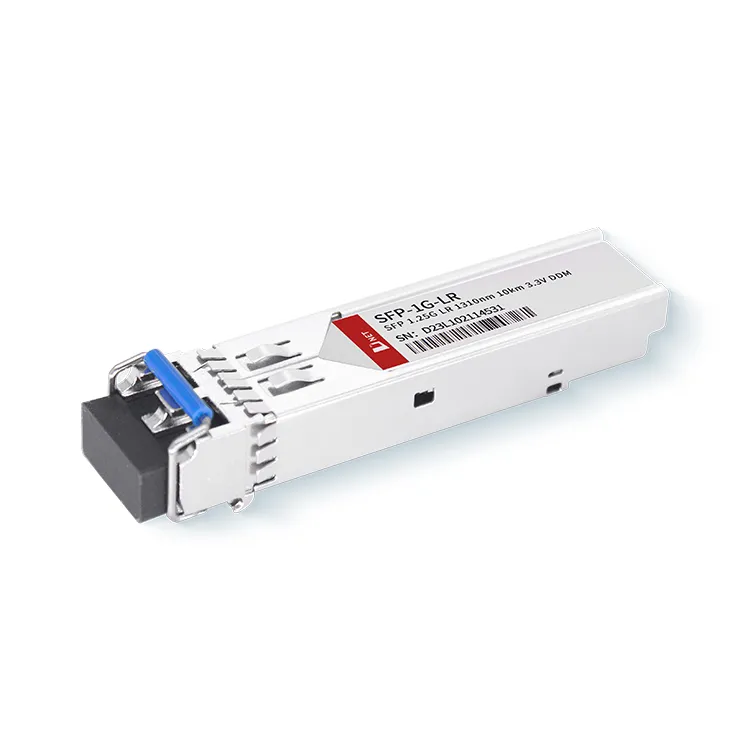

ماژول نوری 1.25G 1310nm 10km SFP یک راه حل همه کاره و قابل اعتماد برای شبکه های ارتباطی نوری است که انتقال داده با سرعت بالا را در فواصل طولانی با کیفیت سیگنال و پایداری عالی ارائه می دهد. آنها با استاندارد IEEE Std 802 مطابقت دارند.{{{ 6}} Gigabit Ethernet 1000Base-LX and Fiber Channel FC- PI{10}} Rev.8.0.

تگ های محبوب: SFP 1G 1000base LR 10km 1310nm، چین SFP 1G 1000base LR 10km 1310nm تولید کنندگان، تامین کنندگان، کارخانه, industriële graad SFP-sender / ontvanger

اعتبار حداکثر مطلق

تنش های بیش از حد مجاز مطلق می تواند باعث آسیب دائمی به دستگاه شود. اینها فقط رتبه بندی استرس مطلق هستند. عملکرد عملکردی دستگاه در این شرایط یا هر شرایط دیگری بیش از مواردی که در بخش های عملیاتی برگه داده آمده است، منظور نمی شود. قرار گرفتن در معرض حداکثر مطلق درجه بندی برای دوره های طولانی می تواند بر قابلیت اطمینان دستگاه تأثیر منفی بگذارد.

پارامتر	سمبل	حداقلمن	حداکثرمن	واحد
دمای ذخیره سازی	T_S	-40	85	^oC
رطوبت نسبی	Rh	5	95	%
ولتاژ تغذیه	V_Cc	-0.5	4.0	V

شرایط عملیاتی پیشنهادی

پارامتر		سمبل	حداقل	تایپ کنید	حداکثر	واحد
دمای کیس عملیاتی	DNET٪7b٪7b0٪7d٪7dS٪7b٪7b1٪7d٪7d	T_C	-10	25	70	^oC
دمای کیس عملیاتی	DNET٪7b٪7b0٪7d٪7dS٪7b٪7b1٪7d٪7dI	T_C	-40	25	85	^oC
ولتاژ تغذیه		V_Cc	3.135	3.3	3.465	V
نرخ داده		-	-	1.25 1.0625	-	گیگابیت بر ثانیه

ویژگی های الکتریکی فرستنده گیرنده

پارامتر	سمبل	کمترین	معمول	بیشترین	واحد	یادداشت
جریان تامین ماژول	Icc	-	-	220	Ma	-
ورودی دیفرانسیل فرستنده ولتاژ (TD +/-)	-	300	-	2200	Mv_P-P	1
ولتاژ خروجی دیفرانسیل گیرنده (RD +/-)	-	600	-	1200	Mv_P-P	2
سرعت پایین خروجی: خطای فرستنده (TX_خطا) / از دست دادن سیگنال (LOS)	VOH	2.0	-	VCC	V	3
	جلد	0	-	0.8	V	-
خروجی سرعت پایین: غیرفعال کردن فرستنده (TX_غیرفعال)، MOD_DEF 1، MOD_DEF 2	VIH	2.0	-	VCC	V	4
	VIL	0	-	0.8	V	-

یادداشت
1. AC داخلی کوپل شده و به بار دیفرانسیل 100Ω خاتمه می یابد.
2. به صورت داخلی AC کوپل شده است، اما نیاز به پایان دیفرانسیل 100Ω یا داخلی به سریالایزر/دسریالایزر دارد.
3. با یک مقاومت 4.7KΩ-10KΩ روی برد میزبان به VCCT,R کشیده شده است.
4. Mod_Def1 و Mod{3}}Def2 باید به صورت خارجی با یک مقاومت 4.7KΩ-10KΩ در برد میزبان به سمت V کشیده شود_{CCT، R}.

ویژگی های نوری فرستنده

پارامتر	سمبل	کمترین	معمول	بیشترین	واحد	یادداشت
قدرت نوری را راه اندازی کنید	پو	-9	-6	-3	Dbm	-
محدوده طول موج مرکز	λc	1270	1310	1355	نانومتر	-
نسبت انقراض	سابق	9	-	-	دسی بل	-
عرض طیفی (RMS)	Δλ	-	-	4	نانومتر	-
مجموع عصبانیت	تی جی	-	-	266	Ps	-
جریمه پراکندگی	-	-	-	1	دسی بل	-
زمان ظهور/سقوط نوری	T_{بالا آمدن}/T_سقوط	-	-	260	Ps	-
پوت ٪40TX-غیرفعال ادعا شده	P_خاموش	-	-	-45	Dbm	-

ترتیب اطلاعات

شماره قطعه	شرح
SFP٪7b٪7b0٪7d٪7dG٪7b٪7b1٪7d٪7dKM	فرستنده گیرنده SFP تک حالته 1.25 گیگابیت بر ثانیه 1000BASE-LX

توضیحات محصولات

1. 1310nm چه باندی است؟
A: متعلق به "O-band" است، با استفاده از محدوده طول موج فیبر در 1260-1360nm، لیزرهای دیود 1310nm.

2. 1G LX SFP چقدر می تواند پیش برود؟
پاسخ: فرستنده گیرنده SFP تک حالته 1.25 گیگابیت بر ثانیه 1000BASE-LX، یک ماژول نوری استاندارد 1310 نانومتری LX SFP است و فاصله انتقال می تواند تا 10 کیلومتر برسد. با سرعت داده 1.25 گیگابیت بر ثانیه کار می کند.

3. LX در SFP به چه معناست؟
A: LX نشان دهنده انتقال از راه دور است که در {0}}nm (معمولاً 1310 نانومتر) کار می کند، مطابق با IEEE Std 802 است.3-2005 Gigabit Ethernet 1000Base-LX and Fiber Channel FC-PI{{{{ 7}} Rev.8.0.
