نکات برجسته محصول
● شمارش کانال: تا 18 کانال مستقل را پشتیبانی میکند و امکان مالتی پلکس شدن 18 طول موج مختلف را در یک فیبر واحد فراهم میکند.
● محدوده طول موج: در محدوده تقسیم طول موج درشت (CWDM) عمل می کند، که معمولاً از 1270 نانومتر تا 1610 نانومتر را شامل می شود. به هر کانال یک طول موج منحصر به فرد در این محدوده اختصاص داده می شود.
● عملکرد غیرفعال: مالتی پلکسرهای CWDM دستگاه های غیرفعال هستند، به این معنی که به هیچ منبع تغذیه خارجی یا اجزای فعال نیاز ندارند.
● Plug-and-Play: مالتی پلکسرهای CWDM برای نصب و پیکربندی ساده طراحی شده اند. آنها را می توان به راحتی در شبکه های نوری موجود بدون نیاز به مراحل راه اندازی پیچیده ادغام کرد
جزئیات محصول

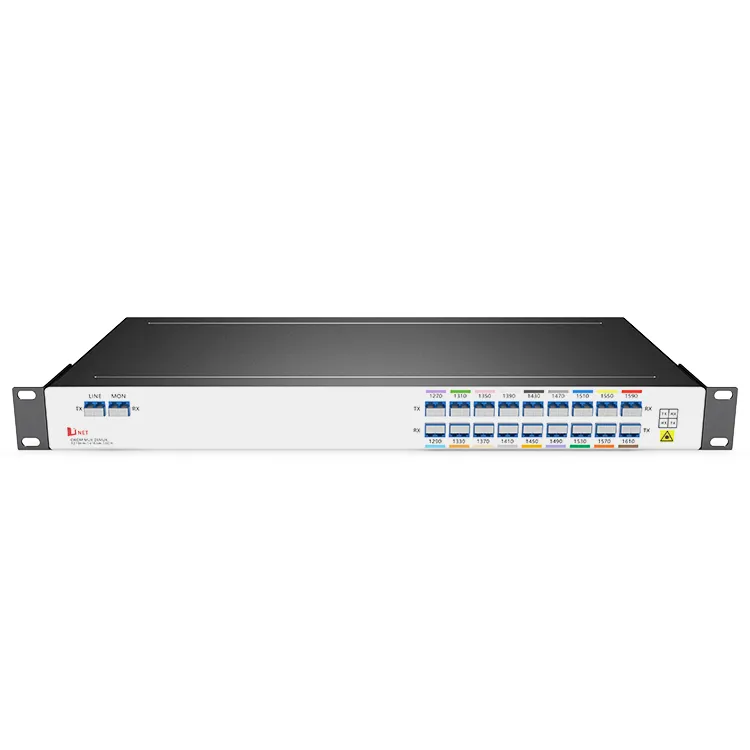

کانال D-Net 18-CWDM MUX DEMUX در محدوده طول موج 1270 نانومتر تا 1610 نانومتر عمل میکند و دقیقاً از 18 کانال یا طول موج مجزا در طیف CWDM پشتیبانی میکند. این دستگاه های MUX و DEMUX انتقال کارآمد و دریافت سیگنال های متعدد را از طریق یک فیبر تسهیل می کنند و در نتیجه ظرفیت و استفاده شبکه را بهینه می کنند.
پنل محصول
تگ های محبوب: CWDM MUX DEMUX 18 کانال فیبر دوگانه 1U، چین CWDM MUX DEMUX 18 کانال فیبر دوگانه 1U تولید کنندگان، تامین کنندگان، کارخانه
مشخصات محصول
|
طول موج |
18 کانال 1270-1610nm |
فاصله کانال |
20 نانومتر |
|
باند عبور کانال |
± 6.5 نانومتر |
تکنولوژی |
TFF (فیلتر لایه نازک) |
|
از دست دادن درج |
معمولی: کمتر یا مساوی 5.4 دسی بل (با 8 پرش 0: کمتر یا مساوی 3.{3}}دسی بل) |
از دست دادن لینک |
معمولی: کمتر یا مساوی 6.2 دسی بل (با 8 پرش 0: کمتر یا مساوی 4.{3}}دسی بل) |
|
ضرر درج @ 1٪ دوشنبه |
کمتر یا مساوی 26 دسی بل |
طول موج مرکز دقت |
±0.05 نانومتر |
|
ضرر برگشتی |
بزرگتر یا مساوی 45 دسی بل |
جهت دهی |
بزرگتر یا مساوی 45 دسی بل |
|
حالت پلاریزاسیون پراکندگی |
کمتر یا مساوی با 0.1ps |
اتلاف وابسته به قطبش |
کمتر یا مساوی 0.3dB |
|
جداسازی کانال |
مجاور بزرگتر یا مساوی 30 دسی بل |
دما |
عملکرد -40 تا 85 درجه ذخیره سازی -40 تا 85 درجه |
|
وزن خالص |
1.5 کیلوگرم |
ابعاد (HxWxD) |
44*440*230 میلی متر |
توجه: با کانکتورها مشخص شده است.
پیوند دادن برنامه
خدمات مالتی پلکس هیبریدی چند نرخی
امکان ترکیب انعطاف پذیر 1G/10G/25G/40G/100G/200G اترنت، SAN، OTN، SDH/SONET، و خدمات ویدیویی محلی را فراهم می کند.
انواع برنامه های کاربردی شبکه CWDM
نوع 1: انتقال نقطه به نقطه
نوع 2: انتقال حلقه
نوع 3: اتصال متقابل
اطلاعات سفارش
|
شماره محصول |
توضیحات محصول |
|
CDM18-1U01-3161 |
CWDM MUX DEMUX 16CH (31-61) فیبر دوگانه، LC/UPC، رک 1U |
توجه: ما از طراحی سفارشی پشتیبانی می کنیم، لطفا از طریق ایمیل با ما تماس بگیرید.
سوالات متداول
1. طول موج CWDM چیست؟
A: محدوده طول موج یک سیستم CWDM (Carse Wavelength Division Multiplexing) معمولاً در محدوده 1260nm تا 1625nm قرار دارد. به هر کانال در یک سیستم CWDM یک طول موج خاص در این محدوده اختصاص داده می شود، که اجازه می دهد چندین جریان داده با هم ترکیب شده و از طریق یک فیبر نوری منفرد منتقل شوند. کانال ها معمولاً 20 نانومتر از هم فاصله دارند که در مجموع 18 کانال در یک 18-سیستم CWDM کانال ایجاد می شود. این فناوری معمولاً در شبکه های نوری برای افزایش ظرفیت زیرساخت فیبر موجود استفاده می شود.
2. CWDM mux چگونه کار می کند؟
پاسخ: یک CWDM (مثلاً تقسیم طول موج درشت) 18-مالتی پلکسر تقسیم طول موج کانال یک دستگاه شبکه ای است که برای ترکیب یا جدا کردن چندین سیگنال نوری که از طول موج های مختلف نور منتقل می شوند استفاده می شود.
3. CWDM یا DWDM کدام بهتر است؟
پاسخ: انتخاب بین CWDM و DWDM به عوامل مختلفی مانند ظرفیت مورد نیاز، مسافت، هزینه و زیرساخت موجود بستگی دارد. CWDM اغلب برای ارتباطات با فاصله کوتاهتر در یک شبکه محلی (LAN) یا شبکه منطقه شهری (MAN) استفاده می شود که در آن تعداد کانال های کمتری مورد نیاز است. از طرف دیگر، DWDM برای کاربردهای طولانی مدت و با ظرفیت بالا، مانند شبکه های ستون فقرات و لینک های بین قاره ای مناسب است.
