ویژگی ها
● بسته SFP با قابلیت اتصال داغ
● کانکتور LC دوبلکس
● شبکه ITU 10 گیگاهرتز، باند C
● منبع تغذیه:+3.3V
● پوسته فلزی، برای کاهش تداخل الکترومغناطیسی
● مصرف برق<1.5W
● محدوده دما: 0~ 70 درجه
جزئیات محصول

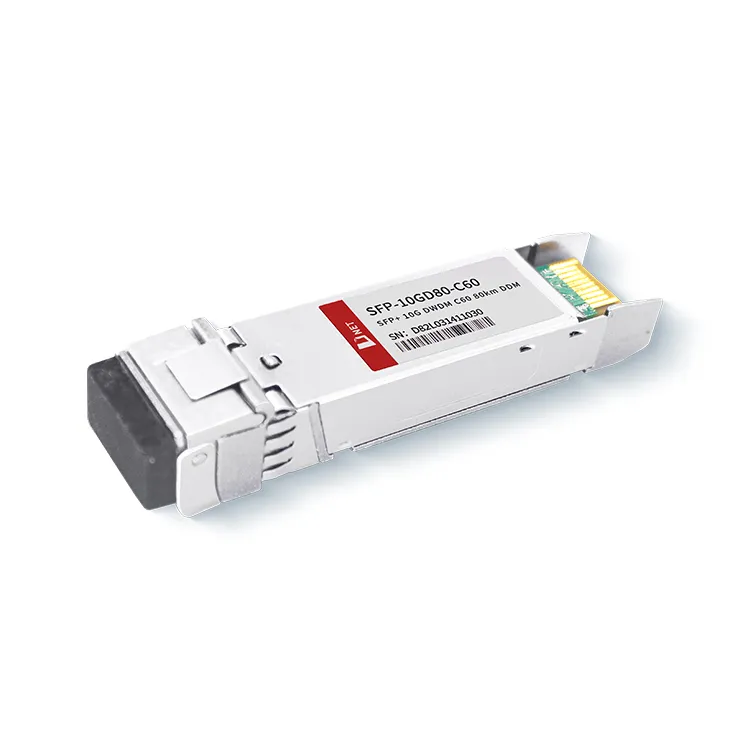

فرستنده نوری 10G DWDM 80KM C60 D-net از نرخ بیت از 9.95 تا 11.3Gb/s پشتیبانی می کند. با استفاده از فناوری DWDM، این فرستنده و گیرنده امکان انتقال همزمان چندین طول موج روی یک فیبر نوری را فراهم می کند و در نتیجه ظرفیت شبکه را افزایش می دهد و استفاده از پهنای باند را بهینه می کند. نام C60 نشان می دهد که ماژول در محدوده طول موج باند C عمل می کند. فرستندههای SFP+ DWDM 80KM C60 معمولاً در شبکههای اترنت 10GBASE-ZR/ZW، Sonet OC-192/SDH، کانال فیبر 10G و شبکههای DWDM مستقر میشوند.
تگ های محبوب: SFP+10G DWDM C60 80km، چین SFP+10G DWDM C60 80km تولید کنندگان، تأمین کنندگان، کارخانه, SFP-10G-DWDM-C21-40SFP-10G-DWDM-C60-80SFP-10G-DWDM-C21-80SFP-10G-DWDM-C21-80SFP-10G-DWDM-C60-40
حداکثر مطلق رتبه بندی
|
پارامتر |
نماد |
حداقل. |
معمولی |
حداکثر. |
واحد |
|
دمای ذخیره سازی |
TS |
-40 |
+85 |
درجه |
|
|
دمای عملیات کیس |
TA |
0 |
70 |
درجه |
|
|
حداکثر ولتاژ تغذیه |
VCC |
-0.5 |
4 |
V |
|
|
رطوبت نسبی |
Rh |
0 |
85 |
% |
ویژگی های الکتریکی
(برترین=0 تا 70درجه , VCC=3.135 تا 3.465 ولت)
|
پارامتر |
نماد |
حداقل. |
معمولی |
حداکثر. |
واحد |
توجه داشته باشید |
|
ولتاژ تغذیه |
VCC |
3.135 |
3.465 |
V |
||
|
جریان عرضه |
ICC |
450 |
Ma |
|||
|
مصرف برق |
P |
1.5 |
W |
|||
|
بخش فرستنده |
||||||
|
امپدانس دیفرانسیل ورودی |
Rدر |
100 |
Ω |
1 |
||
|
ورودی Tx تحمل ولتاژ DC تک پایان (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
نوسان ولتاژ ورودی دیفرانسیل |
وین، ص |
180 |
700 |
Mv |
2 |
|
|
انتقال ولتاژ غیرفعال |
VD |
2 |
VCC |
V |
3 |
|
|
انتقال ولتاژ فعال |
VEn |
وی |
وی{0}}.8 |
V |
||
|
بخش گیرنده |
||||||
|
تحمل ولتاژ خروجی تک پایان |
V |
-0.3 |
4 |
V |
||
|
ولتاژ اختلاف خروجی Rx |
Vo |
300 |
850 |
Mv |
||
|
زمان افزایش و سقوط خروجی Rx |
Tr٪2fTf |
30 |
Ps |
4 |
||
|
خطای LOS |
Vخطای LOS |
2 |
VCCمیزبان |
V |
5 |
|
|
LOS نرمال |
Vهنجار LOS |
وی |
وی{0}}.8 |
V |
5 |
|
پارامترهای نوری
(برترین=0 تا 70درجه , VCC=3.135 تا 3.465 ولت)
|
پارامتر |
نماد |
حداقل. |
معمولی |
حداکثر. |
واحد |
توجه داشته باشید |
|
بخش فرستنده |
||||||
|
طول موج نوری - پایان عمر |
λ |
X-100 |
X |
X+100 |
بعد از ظهر |
|
|
طول موج نوری - آغاز زندگی |
λ |
X-25 |
X |
X+25 |
بعد از ظهر |
|
|
توان نوری متوسط |
پاوگ |
0 |
+5 |
Dbm |
1 |
|
|
خاموش شدن لیزر |
پوف |
-30 |
Dbm |
|||
|
نسبت انقراض |
Er |
8.2 |
دسی بل |
|||
|
جریمه پراکندگی فرستنده |
Tdp |
3.0 |
دسی بل |
2 |
||
|
نویز با شدت نسبی |
رین |
-128 |
dB٪2fHz |
3 |
||
|
تحمل از دست دادن بازگشت نوری |
20 |
دسی بل |
||||
|
بخش گیرنده |
||||||
|
طول موج مرکز |
λr |
1480 |
1565 |
نانومتر |
||
|
لوس ادعا |
لسA |
-40 |
- |
Dbm |
||
|
دسر لوس |
لسD |
-24 |
Dbm |
|||
|
لوس هیسترزیس |
لسH |
0.5 |
دسی بل |
|||
|
اضافه بار |
نشست |
-7 |
Dbm |
5 |
||
|
بازتاب گیرنده |
Rrx |
-12 |
دسی بل |
|||
اطلاعات سفارش
|
شماره قطعه |
توضیحات |
|
SFP٪7b٪7b0٪7d٪7dGD٪7b٪7b1٪7d٪7dC60 |
10G DWDM 80KM C60 Hot Pluggable, Duplex LC, +3.3V, 100GHz, DWDM EML&APD, Single mode |
سوالات متداول
1. DWDM SFP چیست؟
پاسخ: ماژول نوری DWDM SFP متعلق به نوعی ماژول نوری WDM است. فرستنده گیرنده SFP+ DWDM 80KM C60 از فناوری DWDM استفاده می کند که از طول موج های مختلف برای استفاده مجدد از چندین سیگنال نوری در فیبر نوری برای انتقال داده استفاده می کند.
2. برای اتصال از راه دور به چه SFP نیاز است؟
A: SFP های حالت تک استاندارد می توانند تا 10 کیلومتر را ارسال کنند، در حالی که SFP های حالت تک حالت توسعه یافته تا 80 کیلومتر. برای مسافتهای کوتاهتر و گزینهای ارزانتر، SFPهای چند حالته راهحلی عالی هستند. یک SFP چند حالته استاندارد می تواند تا 500 متر و یک SFP چند حالته Extended تا 2 کیلومتر را ارسال کند.
