شرح

پارامترهای فنی

ویژگی ها

● شبکه ITU 10 گیگاهرتز، باند C
● فرستنده DWDM EML، آشکارساز عکس APD
● فاصله انتقال اتصال SMF تا 80 کیلومتر
● با رابط نظارت بر تشخیص دیجیتال سازگار با استاندارد SFF 8472
● مصرف برق<1.5W
● سازگار با RoHS

برنامه های کاربردی

● اترنت 10GBASE-ZR/ZW
٪e2٪97٪8f Sonet OC٪7b٪7b0٪7d٪7d٪2fSDH
● کانال فیبر 10G
● شبکه های DWDM

جزئیات محصول

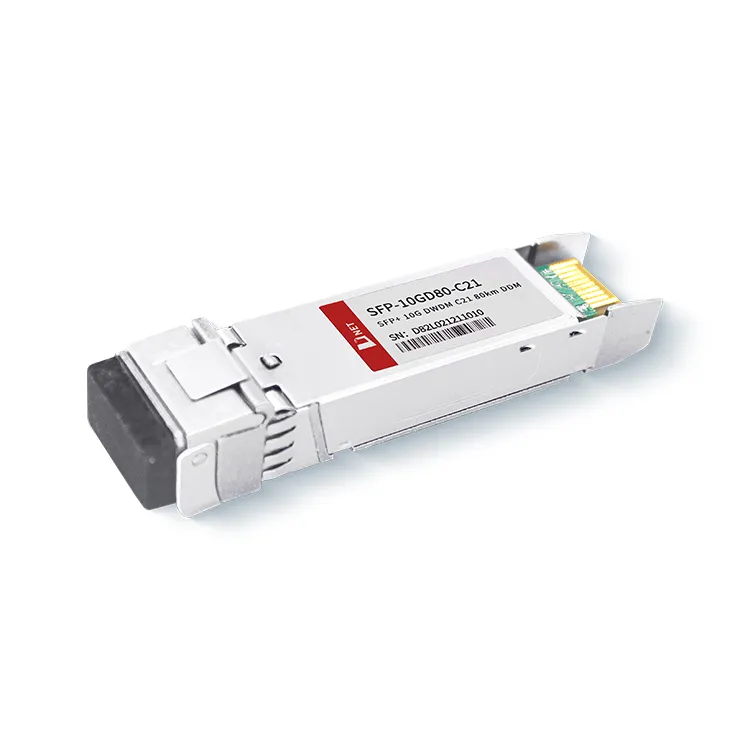

SFP-10GD80-C21 برای برنامه های ارتباط نوری سریال 10 گیگابیت بر ثانیه طراحی شده است، جایی که یک جریان داده الکتریکی سریال 10 گیگابیت بر ثانیه را به سیگنال خروجی نوری 10 گیگابیت بر ثانیه تبدیل می کند و بالعکس، تبدیل سیگنال ورودی نوری 10 گیگابیت بر ثانیه به جریان داده الکتریکی سریال 10 گیگابیت بر ثانیه. این فرستنده از یک فرستنده DWDM EML (لیزر مدوله شده جذب الکترومغناطیسی) و یک آشکارساز عکس APD (بهمن عکس-دیود) استفاده می کند. استفاده از پوسته فلزی تداخل الکترومغناطیسی را به حداقل می رساند و محصول مطابق با استانداردهای RoHS است.

تگ های محبوب: SFP+10G DWDM C21 80km، چین SFP+10G DWDM C21 80km تولید کنندگان، تأمین کنندگان، کارخانه, SFP-10G-DWDM-C21-80 SFP-10G-DWDM-C21-40 SFP-10G-DWDM-C60-40 SFP-10G-DWDM-C60-80 SFP-10G-DWDM-C21-40

حداکثر مطلق رتبه بندی

پارامتر	نماد	حداقل.	معمولی	حداکثر.	واحد
دمای ذخیره سازی	T_S	-40		+85	درجه
دمای عملیات کیس	T_A	0		70	درجه
حداکثر ولتاژ تغذیه	Vcc	-0.5		4	V
رطوبت نسبی	Rh	0		85	%

ویژگی های الکتریکی

(برترین=0 تا 70درجه , VCC=3.135 تا 3.465 ولت)

پارامتر	نماد	حداقل.	معمولی	حداکثر.	واحد	توجه داشته باشید
ولتاژ تغذیه	VCC	3.135		3.465	V
جریان عرضه	ICC			450	Ma
مصرف برق	P			1.5	W
بخش فرستنده
امپدانس دیفرانسیل ورودی	R_در		100		Ω	1
ورودی Tx تحمل ولتاژ DC تک پایان (Ref VeeT)	V	-0.3		4	V
نوسان ولتاژ ورودی دیفرانسیل	وین، ص	180		700	Mv	2
انتقال ولتاژ غیرفعال	V_D	2		VCC	V	3
انتقال ولتاژ فعال	V_En	وی		وی{0}}.8	V
بخش گیرنده
تحمل ولتاژ خروجی تک پایان	V	-0.3		4	V
ولتاژ اختلاف خروجی Rx	Vo	300		850	Mv
زمان افزایش و سقوط خروجی Rx	Tr٪2fTf	30			Ps	4
خطای LOS	V_{خطای LOS}	2		VCC_میزبان	V	5
LOS نرمال	V_{هنجار LOS}	وی		وی{0}}.8	V	5

توجه داشته باشید
1. مستقیماً به پین های ورودی داده TX متصل می شود. کوپلینگ AC از پین ها به آی سی درایور لیزر.
2. 20%-80%
3. به پایان 100 اهم دیفرانسیل.
4. LOS یک خروجی کلکتور باز است. باید با 4.7k تا 1{4}}kΩ در صفحه میزبان بالا کشیده شود. عملیات عادی منطق 0 است. از دست دادن سیگنال منطقی 1 است. حداکثر ولتاژ بالاکشی 5.5 ولت است.

پارامترهای نوری

(برترین=0 تا 70درجه , VCC=3.135 تا 3.465 ولت)

پارامتر	نماد	حداقل.	معمولی	حداکثر.	واحد	توجه داشته باشید
بخش فرستنده
طول موج نوری - پایان عمر	λ	X-100	X	X+100	بعد از ظهر
طول موج نوری - آغاز زندگی	λ	X-25	X	X+25	بعد از ظهر
توان نوری متوسط	پاوگ	0		+5	Dbm	1
خاموش شدن لیزر	پوف			-30	Dbm
نسبت انقراض	Er	8.2			دسی بل
جریمه پراکندگی فرستنده	Tdp			3.0	دسی بل	2
نویز با شدت نسبی	رین			-128	dB٪2fHz	3
تحمل از دست دادن بازگشت نوری		20			دسی بل
بخش گیرنده
طول موج مرکز	λr	1480		1565	نانومتر
لوس ادعا	لس_A	-40		-	Dbm
دسر لوس	لس_D			-24	Dbm
لوس هیسترزیس	لس_H	0.5			دسی بل
اضافه بار	نشست	-7			Dbm	5
بازتاب گیرنده	Rrx			-12	دسی بل

توجه داشته باشید
1. انعکاس 12 دسی بل.
2. شرایط تست های گیرنده استرس بر اساس IEEE802.3ae. آزمایش CSRS مستلزم آن است که برد میزبان مطابق با SFF-8431 باشد.
3. اضافه بار گیرنده مشخص شده در OMA و تحت بدترین شرایط تحت فشار جامع.

اطلاعات سفارش

شماره قطعه	توضیحات
SFP٪7b٪7b0٪7d٪7dGD٪7b٪7b1٪7d٪7dC21	فرستنده گیرنده 10 گیگابیت بر ثانیه 80 کیلومتر DWDM SFP+ قابل اتصال داغ، Duplex LC، +3.3V، 100GHz، DWDM EML&APD، حالت تک

سوالات متداول

1. 10G dwdm 80km چیست؟
پاسخ: 10G DWDM 80km به نوعی از فناوری ارتباطات نوری اشاره دارد که انتقال داده ها را با سرعت 10G در فاصله 80 کیلومتری با استفاده از DWDM امکان پذیر می کند. DWDM تکنیکی است که به چندین سیگنال نوری اجازه می دهد که هر کدام در طول موج متفاوتی با هم ترکیب شده و از طریق یک فیبر نوری منتقل شوند. این امکان استفاده کارآمد از پهنای باند موجود و افزایش ظرفیت شبکه فیبر نوری را فراهم می کند.

2. تفاوت بین CWDM و DWDM SFP چیست؟
A: محدوده طول موج CWDM SFP 1270-1610 نانومتر است. حداکثر فاصله انتقال 120 کیلومتر است. با این حال، DWDM SFP دارای حداکثر طول موج 1620 نانومتر و حداکثر فاصله انتقال 200 کیلومتر است.
