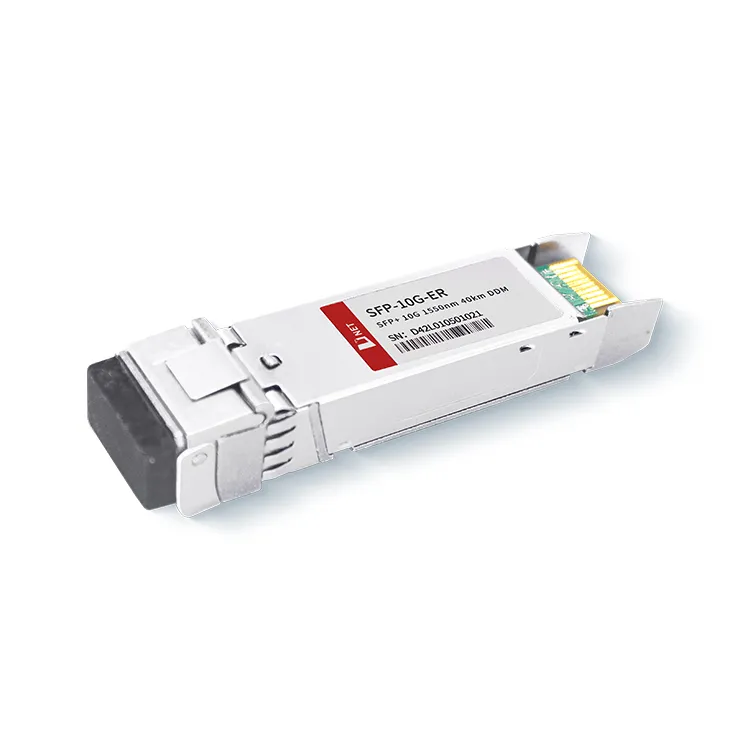

ماژول فرستنده گیرنده 10G SFP+ ER 40KM دارای یک عملکرد تشخیص دیجیتال است که امکان نظارت در زمان واقعی وضعیت عملیاتی و پارامترهای عملکرد ماژول را فراهم می کند. ماژول 10G 40KM 1310nm برای انتقال فیبر نوری ایده آل است و نیازمندی های انتقال شبکه از راه دور متوسط تا دور اترنت 10G را برآورده می کند.

تگ های محبوب: ماژول فرستنده گیرنده SFP+10G 1310nm ER 40KM، چین SFP+10تولید کنندگان، تامین کنندگان، کارخانه ماژول فرستنده گیرنده G 1310nm ER 40KM, Interoperabiliteitspad SFP+ sender / ontvanger, latency-sensitiewe netwerk SFP+ sender / ontvanger, Migrasiepaadjie SFP+ sender / ontvanger, Prestasiepaadjie SFP+ -verskaffer, oortollige netwerk SFP+ -verskaffer, Betroubaarheidspad SFP+ sender / ontvanger

حداکثر مطلق رتبه بندی

پارامتر		نماد	حداقل.	معمولی	حداکثر.	واحد
دمای ذخیره سازی		T_S	-40		+85	درجه
دمای عملیات کیس	تجاری	T_A	0		70	درجه
دمای عملیات کیس	صنعتی	T_A	-40		+85	درجه
حداکثر ولتاژ تغذیه		Vcc	-0.5		4	V
رطوبت نسبی		RH	0		85	%

ویژگی های الکتریکی

(TOP=0 تا 70 درجه، VCC=3.135 تا 3.465 ولت)

پارامتر	نماد	حداقل.	معمولی	حداکثر.	واحد	توجه داشته باشید
ولتاژ تغذیه	Vcc	3.135		3.465	V
جریان عرضه	ICC			400	mA
مصرف برق	P			1.5	W
بخش فرستنده
امپدانس دیفرانسیل ورودی	R_در		100		Ω	1
ورودی Tx تحمل ولتاژ DC تک پایان (Ref VeeT)	V	-0.3		4	V
نوسان ولتاژ ورودی دیفرانسیل	وین، ص	180		700	mV	2
انتقال ولتاژ غیرفعال	V_D	2		Vcc	V	3
انتقال ولتاژ فعال	V_EN	وی		وی{0}}.8	V
بخش گیرنده
تحمل ولتاژ خروجی تک پایان	V	-0.3		4	V
ولتاژ اختلاف خروجی Rx	Vo	300		850	mV
زمان افزایش و سقوط خروجی Rx	Tr/Tf	30			ps	4
خطای LOS	V_{خطای LOS}	2		Vcc_میزبان	V	5
LOS Normal	V_{هنجار LOS}	وی		وی{0}}.8	V	5

توجه داشته باشید
1. مستقیماً به پین ورودی داده TX متصل شوید. کوپلینگ AC از پین به آی سی درایور لیزر.
2. طبق SFF-8431 نسخه 3.0
3. به انتهای دیفرانسیل در 100 اهم.

پارامترهای نوری

(TOP=0 تا 70 درجه، VCC=3.135 تا 3.465 ولت)

پارامتر	نماد	حداقل.	معمولی	حداکثر.	واحد	توجه داشته باشید
بخش فرستنده
طول موج مرکز	λt	1530	1550	1565	نانومتر
عرض طیفی	△λ			0.3	نانومتر
توان نوری متوسط	پاوگ	-1		+4	dBm	1
OMA قدرت نوری	پوما	-2.1			dBm
خاموش شدن لیزر	پوف			-30	dBm
نسبت انقراض	ER	6			دسی بل
جریمه پراکندگی فرستنده	TDP			3.0	دسی بل	2
نویز با شدت نسبی	رین			-128	dB/Hz	3
تحمل از دست دادن بازگشت نوری		20			دسی بل
بخش گیرنده
طول موج مرکز	λr	1260		1600	نانومتر
حساسیت گیرنده	سن			-16	dBm	4
حساسیت به استرس (OMA)	سن_ST			-14	dBm	4
لس ادعا	LOS_A	-27		-	dBm
دسر لوس	LOS_D			-17	dBm
لوس هیسترزیس	LOS_H	0.5			دسی بل
اضافه بار	نشست	0			dBm	5
بازتاب گیرنده	Rrx			-26	دسی بل

توجه داشته باشید
1. ارقام میانگین توان فقط اطلاعاتی هستند، بر اساس IEEE802.3ae.
2. شرایط تست های گیرنده استرس بر اساس IEEE802.3ae. آزمایش CSRS مستلزم آن است که برد میزبان مطابق با SFF-8431 باشد.
3. اضافه بار گیرنده مشخص شده در OMA و تحت بدترین شرایط تحت فشار جامع.

اطلاعات سفارش

شماره قطعه	توضیحات
SFP-10G-ER	ماژول فرستنده گیرنده 10G SFP+ ER 40KM, Hot Pluggable, Duplex LC, +3.3V, 1310nm EML, Single mode

سوالات متداول

1. محدوده 10G ER SFP چیست؟
A: D-NET 10G 40KM 1310nm می تواند تا 40 کیلومتر را از طریق فیبر نوری تک حالته انتقال دهد. این به طور گسترده ای در شبکه انسانی و انتقال ایستگاه پایه استفاده می شود.

2. تفاوت 10GBASE-LR و ER چیست؟
پاسخ: 10G-LR شرکت D-net دارای فاصله انتقال 10 کیلومتر بر روی فیبر نوری تک حالته با طول موج 1310 نانومتر است. ماژول SFP+ ER 40KM تا 40 کیلومتر از طریق فیبر تک حالته است. پیوندهای کمتر از 20 کیلومتر به دلیل قدرت لیزر نیاز به پوسیدگی دارند.
