جزئیات محصول

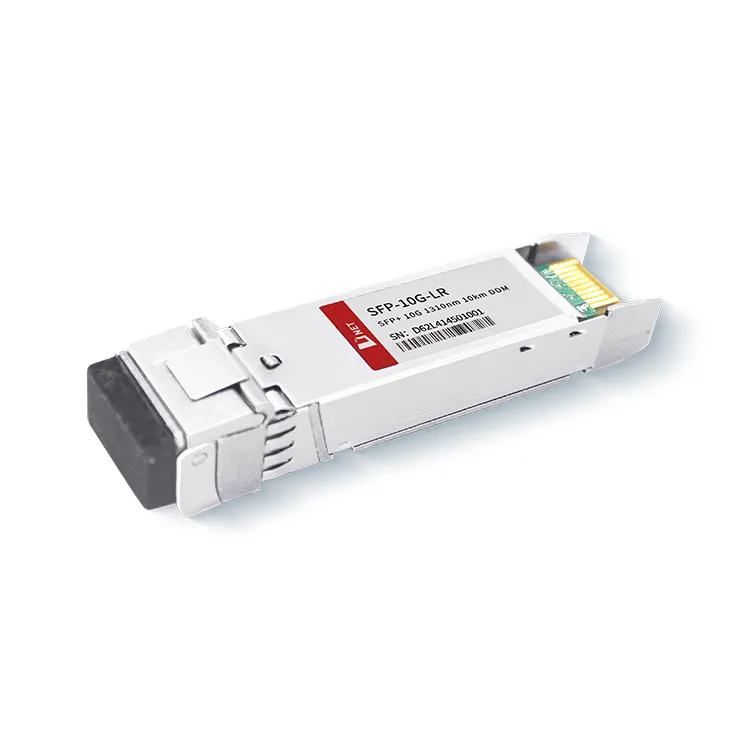

ماژول 10G LR 10KM D-NET با استانداردهای SFF-8431، SFF-8432 و IEEE 802.3ae 10GBASE-LR مطابقت دارد. این فرکانس در طول موج 1310 نانومتر کار میکند که معمولاً در ارتباطات نوری دوربرد استفاده میشود. این ماژول به فاکتور فرم کاملاً سازگار SFP پایبند است، قابلیت اتصال گرم را ارائه میکند، ارتقای ساده درگاههای نوری را تسهیل میکند و از انتشار تداخل الکترومغناطیسی کم (EMI) اطمینان میدهد.
تگ های محبوب: SFP+ 10ماژول فرستنده گیرنده 10 کیلومتری G LR، تولیدکنندگان، تامین کنندگان، کارخانه ماژول فرستنده گیرنده 10 کیلومتری SFP چین+ 10G LR 10km, Data-intensiewe netwerk SFP+ sender / ontvanger, Diagnostiese pad SFP+ sender / ontvanger, Maklik om te installeer Path SFP+ senderCeiver, Hoë beskikbaarheidsnetwerk SFP+ sender / ontvanger, Missie-kritieke netwerk SFP+ sender / ontvanger, SFP-10G-er
حداکثر مطلق رتبه بندی
|
پارامتر |
نماد |
حداقل. |
معمولی |
حداکثر. |
واحد |
|
|
دمای ذخیره سازی |
TS |
-40 |
+85 |
درجه |
||
|
دمای عملیات کیس |
تجاری |
TA |
0 |
70 |
درجه |
|
|
صنعتی |
-40 |
+85 |
درجه |
|||
|
حداکثر ولتاژ تغذیه |
Vcc |
-0.5 |
4 |
V |
||
|
رطوبت نسبی |
RH |
0 |
85 |
% |
||
ویژگی های الکتریکی
|
پارامتر |
نماد |
حداقل. |
معمولی |
حداکثر. |
واحد |
توجه داشته باشید |
|
ولتاژ تغذیه |
Vcc |
3.135 |
3.465 |
V |
||
|
جریان عرضه |
ICC |
430 |
mA |
|||
|
مصرف برق |
P |
1.5 |
W |
|||
|
بخش فرستنده |
||||||
|
امپدانس دیفرانسیل ورودی |
Rدر |
100 |
Ω |
1 |
||
|
ورودی Tx تحمل ولتاژ DC تک پایان (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
نوسان ولتاژ ورودی دیفرانسیل |
وین، ص |
180 |
700 |
mV |
2 |
|
|
انتقال ولتاژ غیرفعال |
VD |
2 |
Vcc |
V |
3 |
|
|
انتقال ولتاژ فعال |
VEN |
وی |
وی{0}}.8 |
V |
||
|
بخش گیرنده |
||||||
|
تحمل ولتاژ خروجی تک پایان |
V |
-0.3 |
4 |
V |
||
|
ولتاژ اختلاف خروجی Rx |
Vo |
300 |
850 |
mV |
||
|
زمان افزایش و سقوط خروجی Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
خطای LOS |
Vخطای LOS |
2 |
Vccمیزبان |
V |
5 |
|
|
LOS Normal |
Vهنجار LOS |
وی |
وی{0}}.8 |
V |
5 |
|
توجه داشته باشید
1. Into به 100 اهم ختم می شود.
2. مستقیماً به پین ورودی داده TX متصل شوید. کوپلینگ AC از پین به آی سی درایور لیزر.
3. LOS یک خروجی جمع کننده باز است. 4.7k-10kΩ باید روی برد میزبان باز شود. عملکرد منطقی 0 است و از دست دادن سیگنال منطقی 1 است. حداکثر ولتاژ بالاکشی 5.5 ولت است.
4. سونوگرافی با OC-192 / SDH.
5. اترنت 10GBASE-LR / LW.
پارامترهای نوری
|
پارامتر |
نماد |
حداقل. |
معمولی |
حداکثر. |
واحد |
توجه داشته باشید |
|
بخش فرستنده |
||||||
|
طول موج مرکز |
λt |
1290 |
1310 |
1330 |
نانومتر |
|
|
عرض طیفی |
△λ |
1 |
نانومتر |
|||
|
توان نوری متوسط |
پاوگ |
-8.2 |
0.5 |
dBm |
1 |
|
|
OMA قدرت نوری |
پوما |
-5.2 |
dBm |
|||
|
خاموش شدن لیزر |
پوف |
-30 |
dBm |
|||
|
نسبت انقراض |
ER |
3.5 |
دسی بل |
7 |
||
|
نسبت انقراض |
ER |
6 |
دسی بل |
6 |
||
|
جریمه پراکندگی فرستنده |
TDP |
3.2 |
دسی بل |
2 |
||
|
نویز با شدت نسبی |
رین |
-128 |
dB/Hz |
3 |
||
|
تحمل از دست دادن بازگشت نوری |
20 |
دسی بل |
||||
|
بخش گیرنده |
||||||
|
طول موج مرکز |
λr |
1260 |
1355 |
نانومتر |
||
|
حساسیت گیرنده |
سن |
-14.5 |
dBm |
4,7 |
||
|
حساسیت گیرنده |
سن |
-14.5 |
dBm |
4,6 |
||
|
حساسیت به استرس (OMA) |
سنST |
-10.3 |
dBm |
4 |
||
|
لوس ادعا |
LOSA |
-25 |
- |
dBm |
||
|
دسر لوس |
LOSD |
-15 |
dBm |
|||
|
لوس هیسترزیس |
LOSH |
0.5 |
دسی بل |
|||
|
اضافه بار |
نشست |
0 |
dBm |
5 |
||
|
انعکاس گیرنده |
Rrx |
-12 |
دسی بل |
|||
توجه داشته باشید
1. شرایط تست گیرنده استرس بر اساس IEEE802.3ae. آزمایش CSRS به بردهای مدار میزبان نیاز دارد که استانداردهای SFF{3}} را رعایت کنند.
2. اضافه بار گیرنده همانطور که در OMA و تحت بدترین شرایط استرس یکپارچه مشخص شده است.
3. سونوگرافی با OC-192 / SDH
4. اترنت 10GBASE-LR / LW
اطلاعات سفارش
|
شماره قطعه |
توضیحات |
|
SFP-10G-LR |
ماژول فرستنده گیرنده 10G SFP+ LR 10KM، Hot Pluggable، Duplex LC، +3.3V، 1310nm DFB-LD، حالت تک |
سوالات متداول
1. 10G LR چیست؟
پاسخ: ماژول 10G LR 10KM D-NET یک ماژول گیرنده نوری برای 10-Gb/s برنامه های ارتباط نوری سریال است، ماژول SFP+ با SFF-8431، SFF-8432 و IEEE 802.3ae سازگار است. 10GBASE-LR.
2. 10GBASE-LR تک حالته یا چند حالته؟
پاسخ: ماژول فرستنده گیرنده 10G SFP+ LR 10KM D-NET برای انتقال از راه دور مناسب است، بنابراین فیبر تک حالته عمدتاً در 10 GBASE-LR SFP + پوشانده شده است، فاصله انتقال 10GBASE-LR SFP می تواند تا 10 کیلومتر باشد. فیبر تک حالته
