شرح

پارامترهای فنی

برنامه های کاربردی

● اترنت 10GBASE-ZR/ZW
● SONET OC-192/ SDH STM-64
● کانال فیبر 10G
● OTN OTU2e

جزئیات محصول

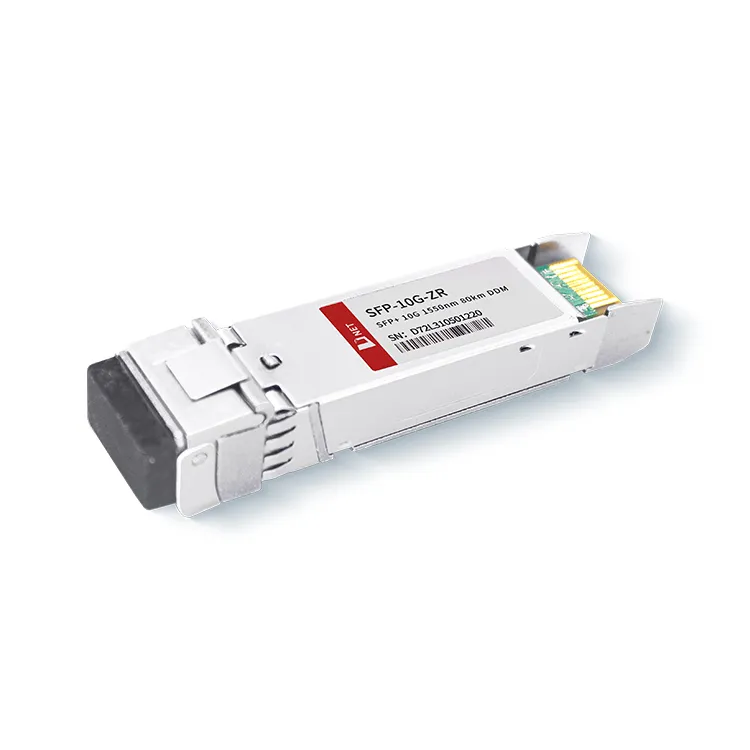

ماژول فرستنده گیرنده 10G SFP+ ZR 80KM از D-NET یک جریان داده الکتریکی سریال 10 گیگابیت بر ثانیه را به سیگنال خروجی اپتیکال 10 گیگابیت بر ثانیه تبدیل می کند و بالعکس، سیگنال ورودی نوری 10 گیگابیت بر ثانیه را دوباره به یک داده الکتریکی سریال 10 گیگابیت بر ثانیه تبدیل می کند. جریان این ماژول به فاکتور فرم کاملاً سازگار SFP پایبند است، قابلیت اتصال گرم را ارائه می‌کند، ارتقاء آسان پورت‌های نوری را تسهیل می‌کند و از انتشار تداخل الکترومغناطیسی کم (EMI) اطمینان می‌دهد.

تگ های محبوب: ماژول فرستنده گیرنده SFP+10G ZR 1550nm 80km، چین SFP+10G ZR 1550nm 80km فرستنده گیرنده، تولیدکنندگان، تامین کنندگان، کارخانه, Rampherstelnetwerk SFP+ -ontlanser, Betroubaarheidspad SFP+ sender / ontvanger, Selftoetsende pad SFP+ sender / ontvanger, SFP-10G-lr, Onbeheerde pad SFP+ -ontlanser, Opgradeerpad SFP+ sender / ontvanger

حداکثر مطلق رتبه بندی

پارامتر		نماد	حداقل.	معمولی	حداکثر.	واحد
دمای ذخیره سازی		T_S	-40		+85	درجه
دمای عملیات کیس	تجاری	T_A	0		70	درجه
دمای عملیات کیس	صنعتی	T_A
حداکثر ولتاژ تغذیه		Vcc	-0.5		4	V
رطوبت نسبی		RH	0		85	%

ویژگی های الکتریکی

(TOP=0 تا 70 درجه، VCC=3.135 تا 3.465 ولت)

پارامتر	نماد	حداقل.	معمولی	حداکثر.	واحد	توجه داشته باشید
ولتاژ تغذیه	Vcc	3.135		3.465	V
جریان عرضه	ICC			500	mA
مصرف برق	P			1.8	W
بخش فرستنده
امپدانس دیفرانسیل ورودی	R_در		100		Ω	1
ورودی Tx تحمل ولتاژ DC تک پایان (Ref VeeT)	V	-0.3		4	V
نوسان ولتاژ ورودی دیفرانسیل	وین، ص	180		700	mV	2
انتقال ولتاژ غیرفعال	V_D	2		Vcc	V	3
انتقال ولتاژ فعال	V_EN	وی		وی{0}}.8	V
بخش گیرنده
تحمل ولتاژ خروجی تک پایان	V	-0.3		4	V
ولتاژ اختلاف خروجی Rx	Vo	300		850	mV
زمان افزایش و سقوط خروجی Rx	Tr/Tf	30			ps	4
خطای LOS	V_{خطای LOS}	2		Vcc_میزبان	V	5
LOS Normal	V_{هنجار LOS}	وی		وی{0}}.8	V	5

پارامترهای نوری

(TOP=0 تا 70 درجه، VCC=3.135 تا 3.465 ولت)

پارامتر	نماد	حداقل.	معمولی	حداکثر.	واحد	توجه داشته باشید
بخش فرستنده
طول موج مرکز	λt	1530	1550	1565	نانومتر
عرض طیفی	△λ			0.3	نانومتر
توان نوری متوسط	پاوگ	0		+5	dBm	1
OMA قدرت نوری	پوما	-2.1			dBm
خاموش شدن لیزر	پوف			-30	dBm
نسبت انقراض	ER	8.2			دسی بل
جریمه پراکندگی فرستنده	TDP			3.0	دسی بل	2
نویز با شدت نسبی	رین			-128	dB/Hz	3
تحمل از دست دادن بازگشت نوری		21			دسی بل
بخش گیرنده
طول موج مرکز	λr	1260		1600	نانومتر
حساسیت گیرنده	سن			-23	dBm	4
حساسیت به استرس (OMA)	سن_ST			-21	dBm	4
لوس ادعا	LOS_A	-34		-	dBm
دسر لوس	LOS_D			-24	dBm
لوس هیسترزیس	LOS_H	0.5			دسی بل
اضافه بار	نشست	-7			dBm	5
بازتاب گیرنده	Rrx			-26	دسی بل

توجه داشته باشید
1. انعکاس 12 دسی بل.
2. ارقام میانگین توان فقط برای IEEE802.3ae اطلاعاتی هستند.
3. شکل TWDP مستلزم این است که هیئت مدیره میزبان مطابق با SFF-8431 باشد. TWDP با استفاده از کد Matlab ارائه شده در بند 68.6.6.2 IEEE802.3ae محاسبه می شود.

اطلاعات سفارش

شماره قطعه	توضیحات
SFP-10G-ZR	ماژول فرستنده گیرنده 10G SFP+ ZR 80KM، Hot Pluggable، Duplex LC، +3.3V، 1550nm EML&APD، حالت تک

سوالات متداول

1. محدوده 10G ZR چقدر است؟
A: برای 10G 80KM 1550nm توان خروجی نوری و طول موج (1550nm) در تحلیلگرهای طیف نوری تأیید می شود. حداکثر برد 80 کیلومتری کابل فیبر تک حالته SMF واقعی (شبیه‌سازی نشده).

2. تفاوت بین SFP ER و ZR چیست؟
A: SFP{0}}G-ER از طریق فیبر نوری تک حالته به مسافت انتقال تا 40 کیلومتر دست می یابد. SFP{4}}G-ZR دارای طول موج 1550 نانومتر است، از فاصله انتقال تا 80 کیلومتر بر روی یک فیبر استاندارد تک حالته پشتیبانی می‌کند و به طور گسترده در اترنت 10GBASE-ZR / ZW و کانال فیبر 10G استفاده می‌شود.

3. محدوده توان انتقال نوری برای 10G ZR SFP چیست؟
پاسخ: حداکثر توان انتقال نوری ماژول 10G 80KM 1550nm D-NET 4.0 dBm و حداقل آن 0 dBm است.
