ویژگی ها

● سرعت داده عملیاتی تا 25.78 گیگابیت بر ثانیه
● فاصله انتقال تا 10 کیلومتر
● پین فوتودیود و TIA با حساسیت بالا
● کانکتور دوبلکس LC
● کانکتور 20 پین قابل اتصال داغ
● مصرف برق کم<1 W
● محدوده دمای وسیع عملیاتی -20 تا ۷۰ درجه
● منبع تغذیه واحد +3.3V±5٪
● مطابق با SFF-8472
● کاملاً مطابق با RoHS

جزئیات محصول

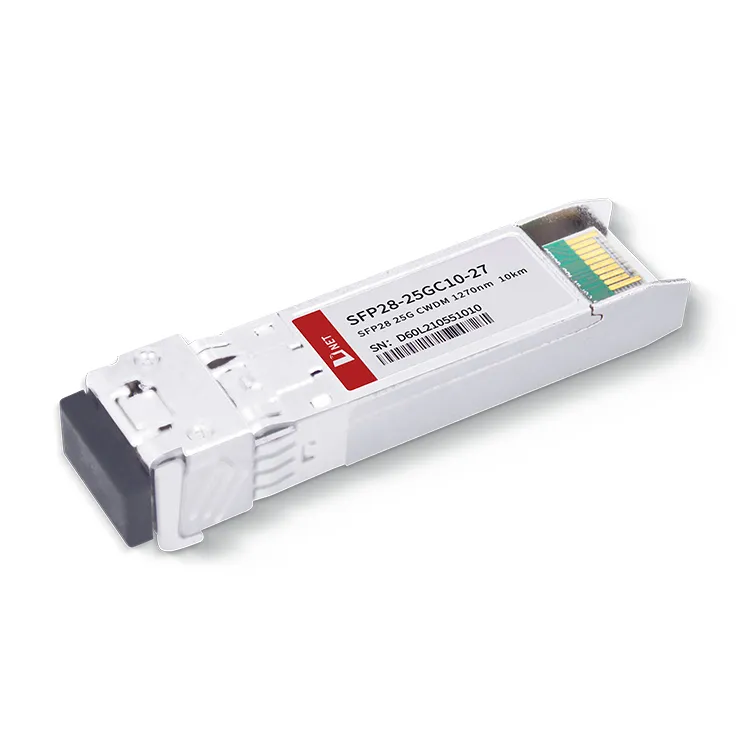

ماژول 25G CWDM 1270nm 10KM D-net از لیزر CWDM DML و گیرنده پین استفاده می کند. هر دو کانال دریافت و انتقال آن دارای یک مدار CDR داخلی هستند که قادر به پشتیبانی از حداکثر نرخ تا 25.78 گیگابیت بر ثانیه است. فرستنده نوری رنگی 25G 1270nm 10KM برای حفظ منابع فیبر طراحی شده است و در نتیجه هزینه های عملیاتی کلی را برای ارائه دهندگان خدمات کاهش می دهد. ماژول 25G 1270nm 10KM به استانداردهای SFF-8472 و RoHS پایبند است. ماژول فرستنده گیرنده 25G SFP28 CWDM 10KM کاربرد گسترده ای در اتصالات مرکز داده، شبکه های انتقال نوری اپراتورهای ارتباطی، شبکه های backhaul ایستگاه پایه بی سیم و سناریوهای اترنت سازمانی پیدا می کند.

تگ های محبوب: ماژول فرستنده گیرنده 1270 نانومتری SFP28 CWDM، تولید کنندگان، تامین کنندگان، کارخانه ماژول فرستنده گیرنده SFP28 CWDM 1270 نانومتری چین, SFP28-25G-SR SFP28-CWDM-1270 SFP28-25G-LR SFP28-DWDM-C21

حداکثر مطلق رتبه بندی

پارامتر	نماد	واحد	حداقل	حداکثر
محدوده دمای ذخیره سازی	Ts	^oC	-40	85
رطوبت نسبی	Rh	%	0	95
حداکثر ولتاژ تغذیه	VCC3	V	-0.5	4.0

شرایط عملیاتی توصیه شده

پارامتر	نماد	واحد	حداقل	تایپ کنید	حداکثر
محدوده دمای کیس عملیاتی	تی سی	^oC	-20		70
ولتاژ منبع تغذیه	Vcc	V	3.14	3.3	3.46
نرخ بیت	برزیلی	گیگابیت بر ثانیه		25.78
نسبت خطای بیتی	BER				5*10^-5
حداکثر طول پیوند پشتیبانی شده	L	کیلومتر			10

تعریف پورت های الکتریکی

پارامتر	نماد	واحد	حداقل	تایپ کنید	حداکثر	توجه داشته باشید
ولتاژ تغذیه	V_Cc	V	3.14	3.3	3.46
مصرف برق	P	میلی وات			1000
فرستنده
امپدانس دیفرانسیل ورودی	R_در	Ω		100
نوسان ورودی داده تک سر	V_در	mVp-p	90		450
انتقال ولتاژ غیرفعال	V_DIS	V	2		V_CCHOST
انتقال ولتاژ فعال	V_En	V	V_خام		V_خام+0.8
ولتاژ تصدیق خطای انتقال	V_فا	V	2		V_CCHOST
خطای انتقال ولتاژ حذفی	V_Fda	V	V_خام		V_خام+0.4
گیرنده
نوسان خروجی داده تک پایان	V_Od	mVp-p	200		450
خطای LOS	V_LOSFT	V	2		V_CCHOST
LOS نرمال	V_LOSNR	V	V_خام		V_خام+0.4

ویژگی های نوری

(Tc{0}} تا 70 oC و Vcc= 3.14 تا 3.46V)

پارامتر	نماد	واحد	حداقل	تایپ کنید	حداکثر	توجه داشته باشید
طول موج اسمی	λ	نانومتر	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
رانش طول موج	Δλ	نانومتر	-6.5		+6.5
میانگین توان خروجی	پاو	Dbm	-3		2
عرض طیفی (-20dB)	s	نانومتر			1
نسبت انقراض	Er	دسی بل	3.5
نسبت سرکوب حالت جانبی	پیامک	دسی بل	30
متوسط قدرت راه اندازی فرستنده OFF	پف	Dbm			-30
نویز با شدت نسبی	Rin	dB٪2fHz			-128
طول موج مرکز	λC	نانومتر	1260		1620
حساسیت گیرنده (OMA)	RSENSE	Dbm			-11.3	1
اضافه بار گیرنده (OMA)	پمکس	Dbm	2.2
افت برگشت نوری		دسی بل			-26
ادعای LOS	لوسا	Dbm	-30
LOS De-Assert LOS	LOSD	Dbm			-17
LOS هیسترزیس		دسی بل	0.5

Note1: Measured at 25.78125Gb/s,ER>3.5dBm، PRBS 231-1 و BER بهتر یا برابر با 5E-5؛

اطلاعات سفارش

شماره قطعه	توضیحات
SFP٪7b٪7b0٪7d٪7dGC٪7b٪7b1٪7d٪7d	گیرنده نوری 25G CWDM 1270 نانومتری 10KM LC

سوالات متداول

1. پورت 25G SFP28 چیست؟

پاسخ: پورت SFP28 D-NET برای پورت سرعت 25G مشابه پورت 10G SFP+ است.

2. آیا SFP28 یک اترنت است؟

پاسخ: اترنت SFP28 برای مشتریانی است که 25 گیگابایت را به کار می برند، ماژول SFP28، بر اساس فرم بسته +SFP، از استاندارد اترنت 25G پشتیبانی می کند. سازگاری به عقب با 10GbE یک مسیر مهاجرت طبیعی را برای مشتریانی که به پهنای باند بیشتری نیاز دارند، فراهم می کند.
