شرح

پارامترهای فنی

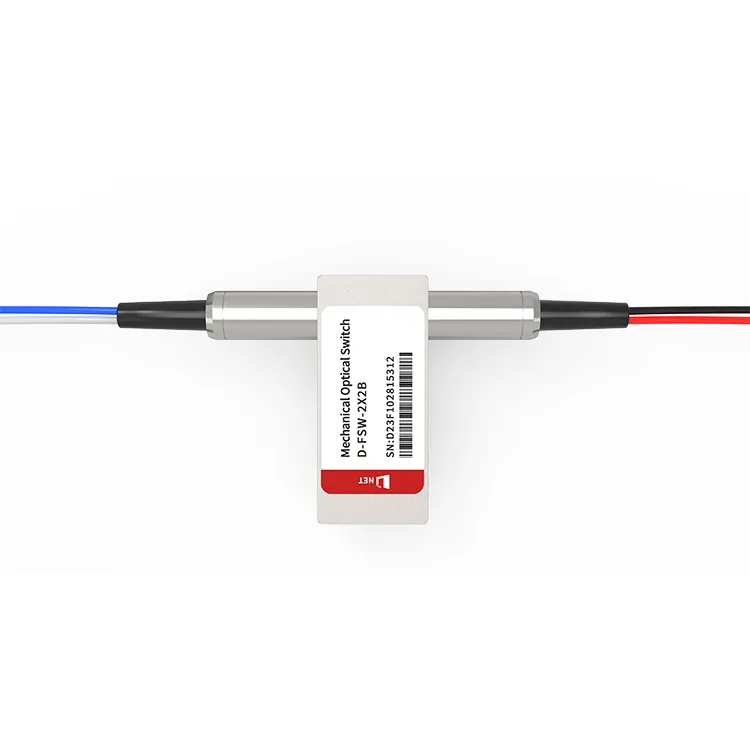

سرویس سوئیچ نوری مکانیکی D-net

●دستیار سازگاری:D-NET خدمات سازگاری را برای اطمینان از سازگاری ماژول های نوری با تجهیزات تولید کنندگان پیشرو ارائه می دهد.
●خدمات شخصی:D-NET گزینه های سفارشی سازی OEM را برای محصولات خود فراهم می کند. در صورت درخواست، مشتریان می توانند برچسب های لوگوی رنگی متناسب با نیاز خود داشته باشند.
●دوره تحویل استاندارد:3 روز
● راه حل های گسترده حمل و نقل:D-NET با شرکت های پیک بسیار معتبر مانند SF، FedEx، DHL، UPS و دیگران همکاری می کند تا از خدمات حمل و نقل مطمئن اطمینان حاصل کند.

ویژگی ها

● حداقل تلفات در هنگام درج
● کیفیت سیگنال پایدار
● تعویض سریع
● پوشش طول موج گسترده
● انرژی کارآمد
● طراحی بادوام و جمع و جور

برنامه های کاربردی

● تست و مانیتورینگ شبکه
● افزونگی شبکه فیبر نوری
● مسیریابی سیگنال نوری

تگ های محبوب: سوئیچ نوری مکانیکی 2X2 OPTO، چین تولید کنندگان، تامین کنندگان، سوئیچ مکانیکی نوری مکانیکی 2X2 OPTO, سوئیچ نوری مکانیکی

مشخصات

طول موج عملیاتی	1260 تا 1620 نانومتر (SM) 850 نانومتر (MM)	از دست دادن درج	کمتر یا مساوی 1.{1}}دسی بل
اتلاف وابسته به طول موج	کمتر یا مساوی 0.25dB	از دست دادن وابسته به قطبش	کمتر یا مساوی با 0.05dB
از دست دادن وابسته به دما	کمتر یا مساوی 0.20dB	ضرر برگشتی	SM بزرگتر یا مساوی 50 دسی بل MM بزرگتر یا مساوی 30 دسی بل
بحث متقابل	SM بزرگتر یا مساوی با 55 دسی بل MM بزرگتر یا مساوی 35 دسی بل	زمان سوئیچ	کمتر یا مساوی 8 میلی‌ثانیه
تکرارپذیری	کمتر یا مساوی ±0.02dB	ماندگاری	بزرگتر یا مساوی 10⁷بارها
ولتاژ عملیاتی	3 یا 5 ولت	نوع سوئیچ	بدون قفل / چفت کننده
دمای عملیاتی	-20 تا 70 درجه	دمای ذخیره سازی	-40 تا 85 درجه
توان نوری	کمتر یا مساوی 500 میلی وات	بعد	27.{1}}L×12.{3}}W×8.2H میلی متر

تنظیمات پین

تایپ کنید	مسیر نوری	درایو الکتریکی				سنسور حالت
2×2B	مسیر نوری	پین 1	پین 5	پین 6	پین 10	پین کردن 2-3	پین کردن 3-4	پین کردن 7-8	پین کردن 8-9
چفت کردن	P1-P3	--	--	GND	V＋	بستن	باز کنید	باز کنید	بستن
چفت کردن	P1-P4,P2-P3	V＋	GND	--	--	باز کنید	بستن	بستن	باز کنید
بدون قفل	P1-P3	--	--	--	--	بستن	باز کنید	باز کنید	بستن
بدون قفل	P1-P4,P2-P3	V＋	--	--	GND	باز کنید	بستن	بستن	باز کنید

ابعاد مکانیکی (واحد: میلی متر)

مسیر نوری

اطلاعات سفارش

FSW

-2X2B-

-طول موج-

-نوع سوئیچ-

-ولتاژ-

-نوع فیبر-

-بسته-

-طول فیبر-

-کانکتور-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

ویژه＝0

قفل ＝1

بدون قفل ＝2

MINI Latching٪ef٪bc٪9d3

MINI بدون قفل＝4

ویژه＝0

3V=3

5V=5

ویژه＝0

اس ام28=1

50/125=5

62.5/125=6

ویژه＝0

فیبر برهنه=1

لوله 900um=3

ویژه＝0

0.25m=1

0.5m=2

1.0m=3

ویژه＝0

هیچکدام=1

FC٪2fPC٪7b٪7b0٪7d٪7d

FC٪2fAPC٪7b٪7b0٪7d٪7d

SC٪2fPC٪7b٪7b0٪7d٪7d

SC٪2fAPC٪7b٪7b0٪7d٪7d

ST٪2fPC٪7b٪7b0٪7d٪7d

LC٪2fPC٪7b٪7b0٪7d٪7d

ال سی دوبلکس=8

ویژه＝0

سوالات متداول

1. سوئیچ بای پس نوری چیست؟
A: یک سوئیچ بای پس نوری، که به طور متناوب به عنوان یک ماژول یا واحد بای پس نوری شناخته می شود، به عنوان یک دستگاه حیاتی در شبکه های نوری عمل می کند. در صورت خرابی یا قطع برق، ترافیک شبکه را تغییر مسیر می دهد تا اتصال بدون وقفه حفظ شود. این دستگاه دارای یک مکانیسم ایمن است که به طور خودکار هر جزء شبکه خراب را دور می زند.

2. بای پس نوری چیست؟
A: در برنامه‌های کاربردی حیاتی که در آن زمان و قابلیت اطمینان شبکه از اهمیت بالایی برخوردار است، قابلیت بای پس سوئیچ بای پس نوری ضروری است. با تغییر مسیر سریع ترافیک در مواجهه با خرابی، وقفه‌های سرویس را به حداقل می‌رساند، در برابر از دست دادن اطلاعات محافظت می‌کند و تداوم خدمات ضروری را تضمین می‌کند.

3. نحوه عملکرد سوئیچ مکانیکی نوری
پاسخ: یک سوئیچ مکانیکی نوری از فیبرهای متحرک یا آینه برای هدایت سیگنال های نور استفاده می کند. از نظر فیزیکی آنها را برای ایجاد یا قطع اتصالات حرکت می دهد. در حالت «بای پس»، دو پورت را مستقیماً به هم متصل می کند. در حالت «غیر بای‌پس»، سیگنال‌ها را به یک مسیر جایگزین، مانند مسیر شبکه یا دستگاه تشخیصی دیگر هدایت می‌کند.
