جزئیات محصول

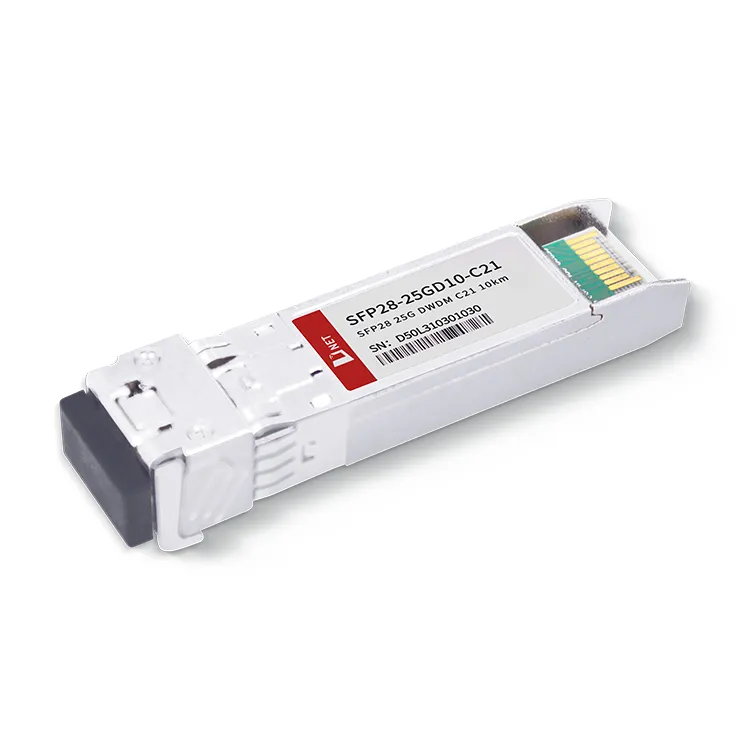

ماژول فرستنده گیرنده 25G DWDM C21 10KM D-net دارای یک مجموعه فرعی نوری بسیار یکپارچه است که شامل یک لیزر DWDM EML، یک واحد کنترل MCU و یک پیش تقویت کننده است. ماژول 25G SFP28 DWDM 10KM به طور خاص برای استفاده با فیبر تک حالته طراحی شده است و در یک طول موج اسمی در شبکه ITU 100 گیگاهرتز کار می کند و از طول موج DWDM باند C استفاده می کند. این به طور گسترده در برنامه های اترنت 25G و CPRI 10 استفاده می شود.
تگ های محبوب: SFP28 DWDM C21 10ماژول فرستنده گیرنده KM، چین SFP28 DWDM C21 10تولید کنندگان، تامین کنندگان، کارخانه ماژول فرستنده گیرنده KM, SFP28-DWDM-C21SFP28-25G-LRSFP28-25G-SRSFP28-CWDM-1270
|
پارامتر |
نماد |
حداقل |
حداکثر |
واحد |
|
ولتاژ تغذیه |
VCC |
-0.5 |
4.5 |
V |
|
دمای ذخیره سازی |
Ts |
-40 |
+85 |
درجه |
|
رطوبت عملیاتی |
- |
5 |
85 |
% |
حداکثر مطلق رتبه بندی
|
پارامتر |
نماد |
حداقل |
حداکثر |
واحد |
|
ولتاژ تغذیه |
VCC |
-0.5 |
4.5 |
V |
|
دمای ذخیره سازی |
Ts |
-40 |
+85 |
درجه |
|
رطوبت عملیاتی |
- |
5 |
85 |
% |
شرایط عملیاتی توصیه شده
|
پارامتر |
نماد |
حداقل |
معمولی |
حداکثر |
واحد |
|
دمای کیس عملیاتی |
تی سی |
0 |
+70 |
درجه |
|
|
ولتاژ منبع تغذیه |
VCC |
3.135 |
3.30 |
3.465 |
V |
|
جریان منبع تغذیه |
ICC |
700 |
Ma |
||
|
نرخ داده |
25.78 |
گیگابیت بر ثانیه |
ویژگی های نوری و الکتریکی
|
پارامتر |
نماد |
حداقل |
معمولی |
حداکثر |
واحد |
یادداشت ها |
||
|
فرستنده |
||||||||
|
طول موج مرکز |
λc |
1528.77 |
1563.05 |
نانومتر |
||||
|
عرض طیفی (-20dB) |
Δλ |
1 |
نانومتر |
|||||
|
نسبت سرکوب حالت جانبی |
پیامک |
30 |
- |
دسی بل |
||||
|
میانگین توان خروجی |
Pبیرون |
-1 |
+6 |
Dbm |
1 |
|||
|
نسبت انقراض |
Er |
6 |
دسی بل |
|||||
|
دیفرانسیل نوسانی ورودی داده |
Vدر |
180 |
850 |
Mv |
2 |
|||
|
امپدانس دیفرانسیل ورودی |
Zدر |
90 |
100 |
110 |
Ω |
|||
|
TX غیر فعال کردن |
غیر فعال کردن |
2.0 |
VCC |
V |
||||
|
فعال کردن |
0 |
0.8 |
V |
|||||
|
خطای TX |
عیب |
2.0 |
VCC |
V |
||||
|
عادی |
0 |
0.8 |
V |
|||||
|
گیرنده |
||||||||
|
طول موج مرکز |
λc |
1510 |
1570 |
نانومتر |
||||
|
حساسیت گیرنده |
-15 |
Dbm |
3 |
|||||
|
اضافه بار گیرنده |
2 |
Dbm |
3 |
|||||
|
LOS De-Assert |
لسD |
-16 |
Dbm |
|||||
|
ادعای LOS |
لسA |
-35 |
Dbm |
|||||
|
LOS هیسترزیس |
0.5 |
دسی بل |
||||||
|
دیفرانسیل نوسان خروجی داده |
Vبیرون |
300 |
900 |
Mv |
4 |
|||
|
لس |
بالا |
2.0 |
VCC |
V |
||||
|
پایین |
0.8 |
V |
||||||
یادداشت ها:
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 231-1 @25.78Gbps، BER کمتر یا مساوی 5E-5 اندازهگیری میشود.
4. داخلی AC-coupled.
اطلاعات سفارش
|
شماره قطعه |
توضیحات |
|
SFP٪7b٪7b0٪7d٪7dGD٪7b٪7b1٪7d٪7dC21 |
25.78 گیگابیت بر ثانیه 25G DWDM C21 10ماژول فرستنده گیرنده کیلومتر، 10 کیلومتر دسترسی برای SMF |
سوالات متداول
1. SFP28 چه سرعت هایی را پشتیبانی می کند؟
پاسخ: فرستنده و گیرنده نوری SFP 28 دارای سرعت انتقال 25 گیگابیت بر ثانیه با استفاده از کانکتور LC است.
2. سرعت 25GbE چقدر است؟
پاسخ: 25GbE مسیر ساده تری برای سرعت اترنت 50 گیگابیت بر ثانیه، 100 گیگابیت بر ثانیه و بیشتر فراهم می کند. همانطور که فناوری 25G بالغ می شود، کاربران می توانند به یک عملیات بدون درز بین اجزای اصلی در شبکه مرکز داده دست یابند.
