سرویس ماژول گیرنده نوری D-net
● کمک سازگاری:D-NET خدمات سازگاری را برای اطمینان از سازگاری ماژول های نوری با تجهیزات تولید کنندگان پیشرو ارائه می دهد.
● خدمات شخصی سازی شده:D-NET گزینه های سفارشی سازی OEM را برای محصولات خود فراهم می کند. در صورت درخواست، مشتریان می توانند برچسب های لوگوی رنگی متناسب با نیاز خود داشته باشند.
● دوره تحویل استاندارد:3 روز
● راه حل های گسترده حمل و نقل:D-NET با شرکت های پیک بسیار معتبر مانند SF، FedEx، DHL، UPS و دیگران همکاری می کند تا از خدمات حمل و نقل مطمئن اطمینان حاصل کند.
ویژگی ها
● از نرخ بیت تا 1.25 گیگابیت بر ثانیه پشتیبانی می کند
● دارای ردپای SFP با قابلیت اتصال داغ
● مجهز به لیزر CWDM DFB و ردیاب عکس پین، با قابلیت انتقال تا ۸۰ کیلومتر در SMF
● مطابق با مشخصات SFP MSA و SFF-8472، دارای یک ظرف LC دوبلکس
● سازگار با RoHS
● با یک منبع تغذیه +3.3 ولت تغذیه میشود
● دارای مانیتورینگ تشخیصی دیجیتال بلادرنگ است
● محدوده دمای کیس عملیاتی:
-استاندارد: 0 تا +70 درجه
- صنعتی: -40 تا +85 درجه
برنامه های کاربردی
● سیستم های نوری 1.25 گیگابیت بر ثانیه
● اترنت گیگابیت
● کانال فیبر 1.063 گیگابیت بر ثانیه
● سایر پیوندهای نوری
جزئیات محصول
فرستندهها کاملاً با قرارداد چند منبعی SFP و عملکردهای تشخیص دیجیتال مشخص شده در SFF{1}} مطابقت دارند. آنها از سه جزء اصلی تشکیل شده اند: یک فرستنده لیزری CWDM DFB، یک فتودیود PIN یکپارچه با یک پیش تقویت کننده ترانس امپدانس (TIA)، و یک واحد کنترل MCU. همه ماژول ها مطابق با استانداردهای ایمنی لیزر کلاس I هستند.

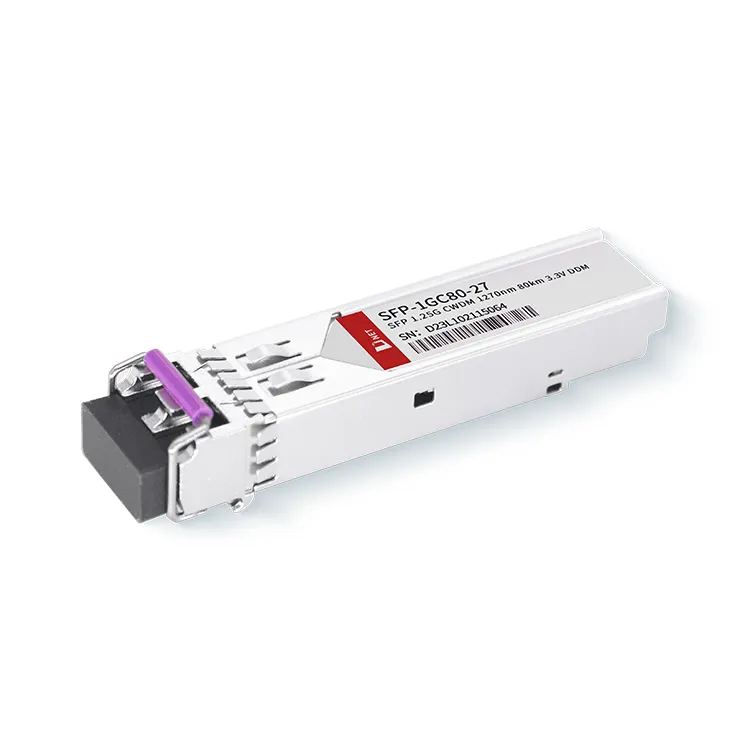

تگ های محبوب: SFP 1G 1000base CWDM 1270nm 80km، چین SFP 1G 1000base CWDM 1270nm 80km تولید کنندگان، تامین کنندگان، کارخانه, SFP-1G-CWDM-1270-80SFP-1G-CWDM-1270-40
حداکثر مطلق رتبه بندی
|
پارامتر |
نماد |
حداقل |
حداکثر |
واحد |
|
ولتاژ تغذیه |
Vcc |
-0.5 |
4.5 |
V |
|
دمای ذخیره سازی |
Ts |
-40 |
+85 |
درجه |
|
رطوبت عملیاتی |
- |
5 |
85 |
% |
شرایط عملیاتی توصیه شده
|
پارامتر |
نماد |
حداقل |
معمولی |
حداکثر |
واحد |
|
|
دمای کیس عملیاتی |
استاندارد |
تی سی |
0 |
+70 |
درجه |
|
|
تمدید شد |
-20 |
+80 |
درجه |
|||
|
صنعتی |
-40 |
+85 |
درجه |
|||
|
ولتاژ منبع تغذیه |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
|
جریان منبع تغذیه |
ICC |
300 |
mA |
|||
|
نرخ داده |
0.1 |
1.25 |
گیگابیت بر ثانیه |
|||
ویژگی های نوری و الکتریکی
|
پارامتر |
نماد |
حداقل |
معمولی |
حداکثر |
واحد |
یادداشت ها |
||
|
فرستنده |
||||||||
|
طول موج مرکز |
λc |
λc-6.5 |
λc |
λc+6.5 |
نانومتر |
|||
|
عرض طیفی (-20dB) |
Δλ |
1 |
نانومتر |
|||||
|
نسبت سرکوب حالت جانبی |
SMSR |
30 |
- |
دسی بل |
||||
|
میانگین توان خروجی |
Pبیرون |
0 |
+4.0 |
dBm |
1 |
|||
|
نسبت انقراض |
ER |
9.0 |
دسی بل |
|||||
|
دیفرانسیل نوسان ورودی داده |
Vدر |
180 |
1200 |
mV |
2 |
|||
|
امپدانس دیفرانسیل ورودی |
Zدر |
90 |
100 |
110 |
Ω |
|||
|
TX غیر فعال کردن |
غیر فعال کردن |
2.0 |
Vcc |
V |
||||
|
فعال کردن |
0 |
0.8 |
V |
|||||
|
خطای TX |
تقصیر |
2.0 |
Vcc |
V |
||||
|
عادی |
0 |
0.8 |
V |
|||||
|
گیرنده |
||||||||
|
طول موج مرکز |
λc |
1270 |
1610 |
نانومتر |
||||
|
حساسیت گیرنده |
-26 |
dBm |
3 |
|||||
|
اضافه بار گیرنده |
-1 |
dBm |
3 |
|||||
|
LOS De-Assert |
LOSD |
-27 |
dBm |
|||||
|
ادعای LOS |
LOSA |
-38 |
dBm |
|||||
|
LOS Hysteresis |
0.5 |
4 |
دسی بل |
|||||
|
دیفرانسیل نوسان خروجی داده |
Vبیرون |
600 |
800 |
1000 |
mV |
4 |
||
|
LOS |
بالا |
2.0 |
Vcc |
V |
||||
|
پایین |
0.8 |
V |
||||||
یادداشت ها
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 27-1 @1250Mbps، BER کمتر یا مساوی 1×10-12 اندازهگیری میشود.
4. داخلی AC-coupled.
اطلاعات سفارش
|
شماره قطعه |
توضیحات |
|
SFP-1GC80-27 |
فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP CWDM، حالت تک، دسترسی 80 کیلومتر |
سوالات متداول
1. 1G SFP به چه معناست؟
پاسخ: 1G SFP نشان دهنده 1 گیگابیت Small Form-factor Pluggable است که از سرعت انتقال داده 1 گیگابیت در ثانیه پشتیبانی می کند.
2. چگونه فرستنده گیرنده SFP را انتخاب کنیم؟
1. سازگاری: تأیید کنید که ماژول SFP برای استفاده با سخت افزار شبکه شما مناسب است.
2.Data Rate: نرخ داده لازم را بر اساس نیازهای شبکه خاص خود تعیین کنید.
3. نوع فیبر: به این فکر کنید که آیا از کابل های فیبر نوری تک حالته یا چند حالته استفاده خواهید کرد.
4. فاصله: فاصله بین نقاط ارسال و دریافت در شبکه خود را تعیین کنید.
5. نوع اتصال: نوع اتصال مورد نیاز برای دستگاه های شبکه خود را بررسی کنید.
