جزئیات محصول

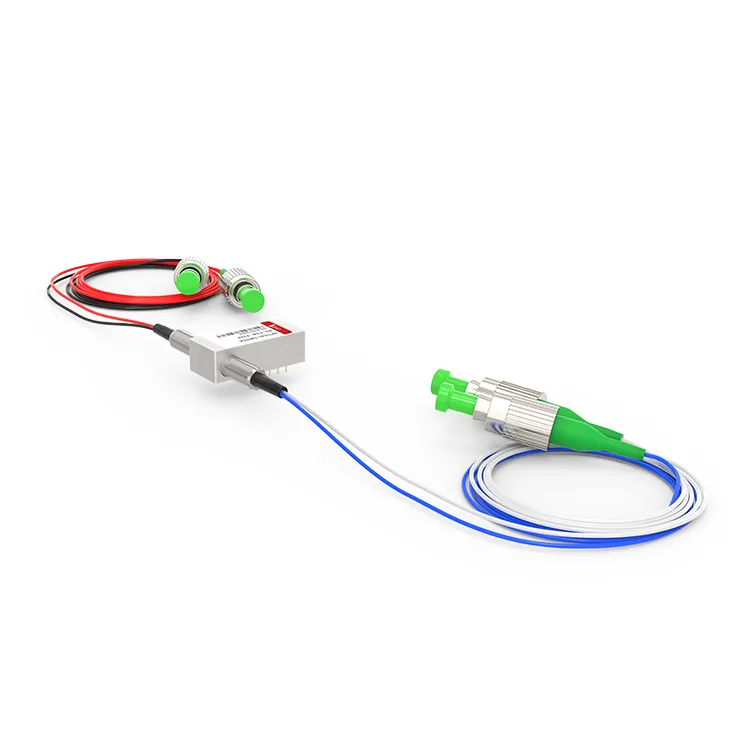

سوئیچ نوری مکانیکی F2X2 با هدایت یا مسدود کردن سیگنال نوری ورودی برای اتصال کانال نوری به فیبر نوری خروجی عمل می کند. نسخه لچ مسیر نوری انتخاب شده را حتی پس از حذف سیگنال درایو حفظ می کند، در حالی که نسخه بدون چفت در صورت قطع برق به طور پیش فرض در وضعیت روشن یا خاموش قرار می گیرد. سوئیچ نوری مکانیکی F2X2 دارای تلفات ورودی کمتر از 1.{7}}dB و زمان پاسخ سریع است که امکان سوئیچینگ سیگنال های نوری را در سطح نانوثانیه فراهم می کند و در نتیجه نیازهای انتقال با سرعت بالا را برآورده می کند.
تگ های محبوب: سوئیچ نوری مکانیکی اپتو f2x2، تولید کنندگان سوئیچ نوری مکانیکی اپتو f2x2 چین، تامین کنندگان، کارخانه, 10g SFP+ senderCeiver, Maklik om te installeer Path SFP+ senderCeiver, Optiese ontvanger vir nakoming, Ethernet -sender vir 5G -netwerk, کابل Breakout DAC برای تولید فیلم صوتی, kabel vir virtuele surround klank
مشخصات محصول
|
طول موج عملیاتی |
1240 تا 1680 نانومتر (SM) |
از دست دادن درج |
کمتر یا مساوی 1.{1}}دسی بل |
|
اتلاف وابسته به طول موج |
کمتر یا مساوی 0.25dB |
اتلاف وابسته به قطبش |
کمتر یا مساوی با 0.05dB |
|
از دست دادن وابسته به دما |
کمتر یا مساوی 0.20dB |
ضرر برگشتی |
SM بزرگتر یا مساوی با 55 دسی بل |
|
بحث متقابل |
SM بزرگتر یا مساوی 70 دسی بل |
زمان سوئیچ |
کمتر یا مساوی 8 میلیثانیه |
|
تکرارپذیری |
کمتر یا مساوی ±0.02dB |
ماندگاری |
بزرگتر یا مساوی 107 بارها |
|
ولتاژ عملیاتی |
3 یا 5 ولت |
نوع سوئیچ |
بدون قفل / چفت کننده |
|
دمای عملیاتی |
-20 تا 70 درجه |
دمای ذخیره سازی |
-40 تا 85 درجه |
|
توان نوری |
کمتر یا مساوی 500 میلی وات |
بعد |
27.{1}}L×12.5W×8.4H میلی متر |
پین تنظیمات
|
تایپ کنید |
مسیر نوری |
درایو الکتریکی |
سنسور حالت |
||||||
|
F2×2 |
پین 1 |
پین 5 |
پین 6 |
پین 10 |
پین کردن 2-3 |
پین کردن 3-4 |
پین کردن 7-8 |
پین کردن 8-9 |
|
|
چفت کردن |
P1-P4,P2-P3 |
-- |
-- |
GND |
V＋ |
بستن |
باز کنید |
باز کنید |
بستن |
|
P1-P3,P2-P4 |
V＋ |
GND |
-- |
-- |
باز کنید |
بستن |
بستن |
باز کنید |
|
|
بدون قفل |
P1-P4,P2-P3 |
-- |
-- |
-- |
-- |
بستن |
باز کنید |
باز کنید |
بستن |
|
P1-P3,P2-P4 |
V＋ |
-- |
-- |
GND |
باز کنید |
بستن |
بستن |
باز کنید |
|
ابعاد مکانیکی (واحد: میلی متر)
مسیر نوری
اطلاعات سفارش
|
RD-FSW |
-F2X2- |
-طول موج- |
-نوع سوئیچ- |
-ولتاژ- |
-نوع فیبر- |
-بسته- |
-طول فیبر- |
-کانکتور- |
|
|
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 ویژه＝0 |
قفل ＝1 بدون قفل ＝2 MINI Latching٪ef٪bc٪9d3 MINI بدون قفل＝4 ویژه＝0 |
3V=3 5V=5 ویژه＝0 |
اس ام28=1 50/125=5 62.5/125=6 ویژه＝0 |
فیبر برهنه=1 لوله 900um=3 ویژه＝0 |
0.25m=1 0.5m=2 1.0m=3 ویژه＝0 |
هیچکدام=1 FC/PC=2 FC٪2fAPC٪7b٪7b0٪7d٪7d SC٪2fPC٪7b٪7b0٪7d٪7d SC٪2fAPC٪7b٪7b0٪7d٪7d ST٪2fPC٪7b٪7b0٪7d٪7d LC٪2fPC٪7b٪7b0٪7d٪7d ال سی دوبلکس=8 ویژه＝0 |
